Suche:
Unverknüpfte Funktionen und Merkmale mit Fehlfunktionen
Erläuterung:
Es werden Funktionen und Merkmale gesucht, die im Funktionsnetz nicht verknüpft sind, aber Fehlfunktionen aufweisen.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme
- Die Beispiel-Struktur besteht aus drei Strukturelementen, denen jeweils zwei Funktionen (
), ein Produktmerkmal (
) und ein Prozessmerkmal (
) zugeordnet sind.

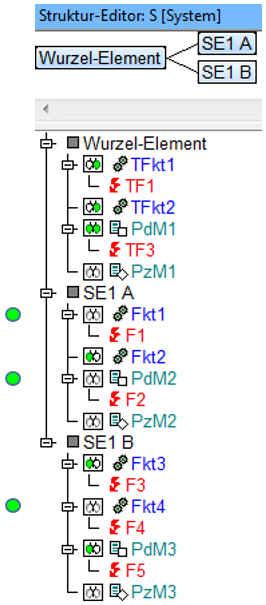

- Durch die Auswahl geeigneter Anzeigeoptionen (hier: Hot-Click-Symbol „Funktionsnetz“) kann man in der
Strukturliste erkennen, welche Funktionen und Merkmale nicht im Funktionsnetz verknüpft sind (
).
Das sind hier
insgesamt sechs Objekte.
- Von diesen sechs Objekten spürt die hier vorliegende Qualitätsregel jene auf, bei denen Fehlfunktionen verankert sind. Untersucht man die oben abgebildete Strukturliste entsprechend, stellt man fest, dass von diesen sechs Funktionen und Merkmalen drei Objekte Fehlfunktionen haben.
Suchergebnis:
So lässt sich aus der Strukturliste für unser Beispiel ablesen, dass neben den Funktionen Fkt1 und Fkt4 noch das Produktmerkmal PdM2 bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnisse ausgewiesen werden. Es ist dabei völlig ohne Belang, ob die Fehlfunktionen in Netze eingebunden sind oder nicht.
