Topfehler ohne B-Bewertung

Erläuterung:

Es werden Topfehler gesucht, für die keine B-Bewertung vergeben wurde.

Anmerkung:

Topfehler sind Fehler, die Fehlerursachen haben, aber keine Folgefehler aufweisen.

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme

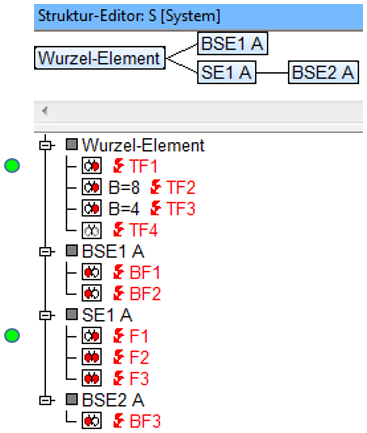

075_Struktureditor

  • TF1, TF2 und TF3 sind drei im Wurzelelement verankerte Topfehler (TF) der zuvor aufgezeigten Struktur. TF erkennt man am Hot-Click-Symbol fehlernetz_right.
  • Wählt man als Anzeigeoption die Darstellung der Bewertung (Fehlerbedeutung) in der Strukturliste hinzu, erkennt man sofort, bei welchen Fehlern welche B-Werte verankert sind.
  • Tatsächlich befindet sich ein weiterer TF auch noch im SE1 A, nämlich F1. Darüber, wie die Fehler der Struktur insgesamt miteinander verknüpft sind, geben der Graph-Editor und/oder das Fehlernetz Auskunft.
  • Bei TF4 handelt es sich nicht um einen TF, auch wenn dies die Bezeichnung suggeriert. TF4 ist lediglich ein unverknüpfter Einzelfehler, der zwar keine Folgefehler hat, aber auch keine Fehlerursachen besitzt. Das macht das zugehörige Hot-Click-Symbol fehlernetz_neither deutlich.

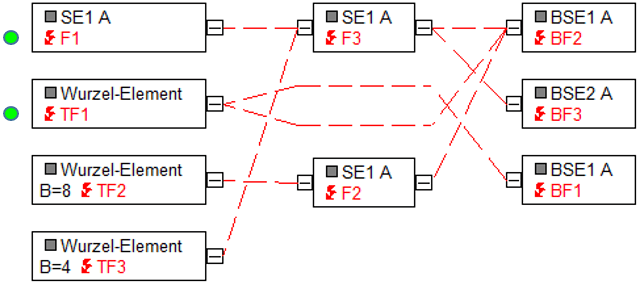

Graph-Editor:

qr-75-1

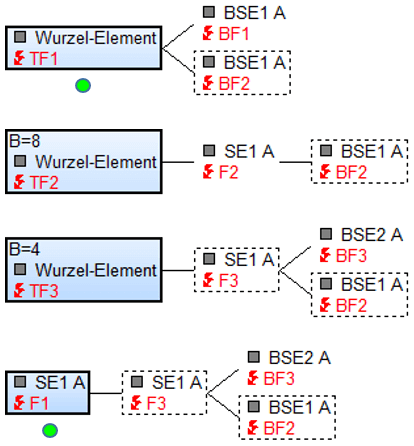

Fehlernetz-Editor aus TF-Sicht:

qr-75-2

Suchergebnis: Suchergebnis

Sowohl aus dem Graph-Editor als auch aus den Fehlernetz-Editor-Bildern lässt sich dank der Anzeigeoption „Bewertung“ ablesen, dass die beiden Topfehler TF1 und F1 keine B-Bewertung besitzen und als Suchergebnis für die hier angeführte Qualitätsregel aufgelistet werden.

Herunterladen der QR-Beispieldatei
