Suche:
Topfehler mit Basisfehlern ohne vollständige Maßnahmen
Erläuterung:
Es werden Topfehler gesucht, die mit mindestens einem Basisfehler verknüpft sind, welcher keine einzige Maßnahme (weder Vermeidung noch Entdeckung) aufweist UND die mit mindestens einem Basisfehler verknüpft sind, welcher wenigstens eine Maßnahme (Vermeidung oder Entdeckung) besitzt.
Anmerkungen:
- Topfehler sind Fehler, die Fehlerursachen haben, aber keine Folgefehler aufweisen.
- Basisfehler sind Fehlfunktionen, die keine Fehlerursachen, aber Fehlerfolgen haben.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

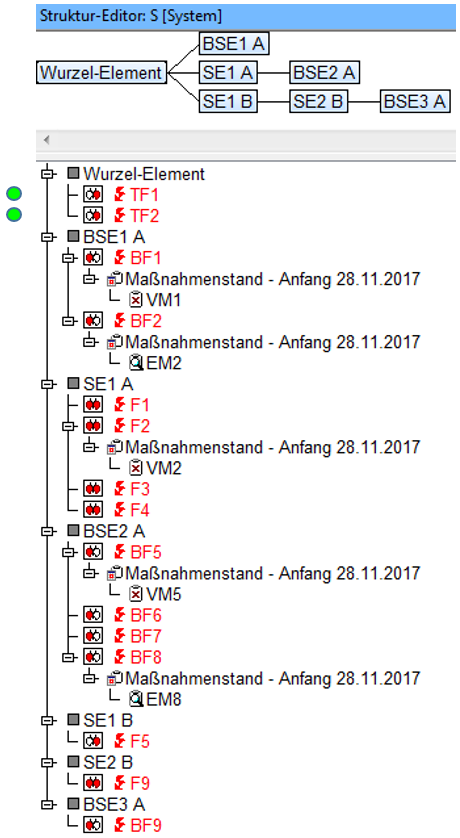

- TF1 und TF2 sind zwei im Wurzelelement verankerte Topfehler (TF) der zuvor aufgezeigten Struktur. Wählt man als Anzeigeoption die Darstellung der Maßnahmen in der Strukturliste hinzu, erkennt man sofort, bei welchen Fehlern welche Maßnahmen verankert sind:
- Tatsächlich befindet sich ein weiterer TF auch noch im SE1 B, nämlich F5. Darüber, wie die Fehler der Struktur insgesamt miteinander verknüpft sind, geben der Graph-Editor und/oder das Fehlernetz Auskunft.
- Durch geeignete Wahl der Anzeigeoptionen ist zusätzlich im Fehlernetz ersichtlich, bei welchen Fehlern welche Maßnahmen vorhanden sind.

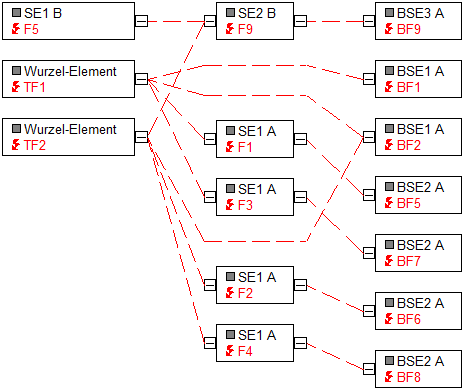

Graph-Editor:

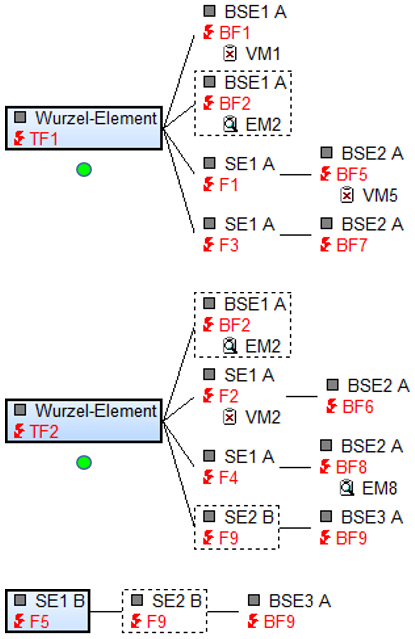

Fehlernetz-Editor aus TF-Sicht:
Suchergebnis
:
Aus den Fehlerverknüpfungen lässt sich ablesen, dass insgesamt zwei Topfehler gefunden werden, die mit mindestens einem Basisfehler verknüpft sind, welcher weder eine Vermeidungs- noch eine Entdeckungsmaßnahme aufweist UND die mit mindestens einem Basisfehler verknüpft sind, welcher wenigstens eine Maßnahme (Vermeidung oder Entdeckung) besitzt. Diese Topfehler sind TF1 und TF2.
