Suche:
Falsch verknüpfte Fehlfunktionen der Strukturwurzel
Erläuterung:
Es werden Fehlfunktionen gesucht, die bei Funktionen der Strukturwurzel verankert und in Folgenrichtung mit Fehlfunktionen der gleichen Struktur verknüpft sind.
Strukturübergreifende Fehlernetzverknüpfungen werden bei dieser Suche nicht erfasst.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

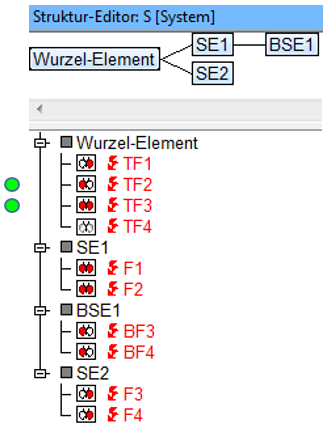

- Die Beispielstruktur besteht aus vier Systemelementen (
),
denen eine unterschiedliche Zahl von Fehlern (
) zugeordnet ist.
- Wählt man als Anzeigeoption die Darstellung des Hot-Click-Symbols (z.B.
) für
das Fehlernetz hinzu, erkennt man sofort, auf welche Weise die Fehler ins Fehlernetz eingebunden sind. Weil
die hier betrachtete Qualitätsregel solche Fehler sucht, die bei der Strukturwurzel verankert und in
Folgenrichtung verknüpft sind, führt eine optische Analyse der vor den Fehlern des Wurzelelements
positionierten Fehlernetz-Hot-Click-Symbole unmittelbar zum Suchergebnis, welches bei Anwendung der
Qualitätsregel erzielt wird.
- Wenn ein Fehler im Fehlernetz in Folgenrichtung verknüpft ist, sieht das zugehörige
Fehlernetz-Hot-Click-Symbol entweder so (
) oder so (
)
aus. Also trifft für solcherart gekennzeichnete Fehler zu, dass sie im Suchergebnis der hier betrachteten
Qualitätsregel auftauchen müssen.
Suchergebnis:
Deshalb sind insgesamt zwei Topfehler beim Wurzelelement vorhanden, die eine Verknüpfung in Folgenrichtung aufweisen. Diese Topfehler sind TF2 und TF3.
