Suche:
Falsch verknüpfte Funktionen und Merkmale von Basis-Strukturelementen
Erläuterung:
Es werden Funktionen und Merkmale gesucht, die bei Basis-Strukturelementen verankert und in Ursachenrichtung mit Funktionen oder Merkmalen der gleichen Struktur verknüpft sind.
Strukturübergreifende Funktionsnetzverknüpfungen werden bei dieser Suche nicht erfasst.
Anmerkungen:
Ein Basis-Strukturelement ist ein Strukturelement, dem in der Struktur in Ursachenrichtung (also nach rechts) kein Strukturelement mehr nachfolgt.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

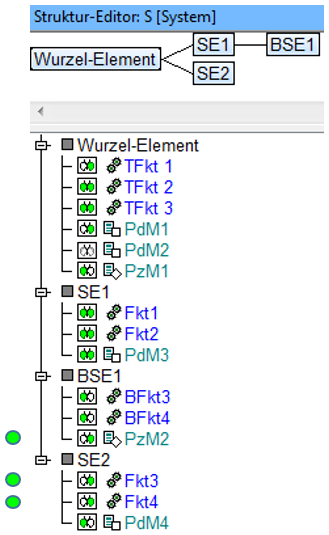

- Die Beispielstruktur besteht aus vier Systemelementen (
),
denen eine unterschiedliche Zahl von Funktionen (
), Produktmerkmalen (
) und
Prozessmerkmalen (
)
zugeordnet ist. Von diesen vier Systemelementen sind nur BSE1 und SE2 Basis-Strukturelemente, weil diesen
Strukturelementen keine weiteren Systemelemente in Ursachenrichtung nachfolgen.
- Wählt man als Anzeigeoption die Darstellung des Hot-Click-Symbols (z.B.
) für
das Funktionsnetz hinzu, erkennt man sofort, auf welche Weise die Funktionen und Merkmale ins Funktionsnetz
eingebunden sind. Weil die hier betrachtete Qualitätsregel solche Funktionen und Merkmale sucht, die bei
Basis-Strukturelementen verankert und in Ursachenrichtung verknüpft sind, führt eine optische Analyse der vor
den Funktionen und Merkmalen der Basis-Strukturelemente positionierten Funktionsnetz-Hot-Click-Symbole
unmittelbar zum Suchergebnis, welches bei Anwendung der Qualitätsregel erzielt wird.
- Wenn eine Funktion oder ein Merkmal im Funktionsnetz in Ursachenrichtung verknüpft ist, sieht das zugehörige
Funktionsnetz-Hot-Click-Symbol entweder so (
) oder so (
) aus.
Also trifft für solcherart gekennzeichnete Funktionen und Merkmale von Basis-Strukturelementen zu, dass sie im
Suchergebnis der hier betrachteten Qualitätsregel auftauchen müssen.
Suchergebnis:
Deshalb sind insgesamt zwei Funktionen beim Basis-Strukturelement SE2 und ein Merkmal beim Basis-Strukturelement BSE1 vorhanden, die eine Verknüpfung in Ursachenrichtung aufweisen und im Qualitätsregel-Suchergebnis auftauchen. Diese IQ-Objekte sind Fkt3, Fkt4 und PZ2.
