Suche:
Merkmale und Anforderungen ohne Spezifikation
Erläuterung:
Es werden Produktmerkmale, Prozessmerkmale und/oder Anforderungen gesucht, für die keine Spezifikationswerte hinterlegt sind.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

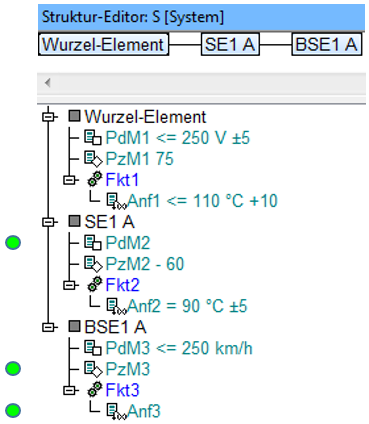

- Die Beispiel-Struktur besteht aus drei Strukturelementen, denen jeweils ein Produktmerkmal (
) und ein Prozessmerkmal (
) zugeordnet sind.
Zusätzlich weist jedes Strukturelement eine Funktion auf, unter der eine Anforderung (
)
subsummiert ist. Durch die Auswahl geeigneter Anzeigeoptionen (hier: Spezifikation für Merkmale) kann man
erkennen, welche Spezifikationswerte den in der Struktur vorhandenen Merkmalen und Anforderungen zugeordnet
worden sind.
- Die vorliegende Qualitätsregel spürt solche Merkmale und Anforderungen auf, die keine Spezifikationswerte aufweisen. Für unser Beispiel wurden die Zuweisungen in der oben dargestellten Strukturliste über den Eigenschaftendialog vorgenommen.
Suchergebnis:
So lässt sich aus der Strukturliste für unser Beispiel ablesen, dass dem Produktmerkmal PdM2 und dem Prozessmerkmal PzM3 sowie der Anforderung Anf3 keine Spezifikationswerte zugewiesen worden sind. Deshalb werden diese drei Merkmale bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnis ausgewiesen. Es ist dabei ohne Belang, ob zusätzlich zu den Spezifikationswerten auch Angaben über deren Einheit (Dimension) oder eine Abweichung vorhanden sind. Die Qualitätsregel weist immer dann einen Treffer auf, wenn der Spezifikationswert fehlt.
