Merkmale (Control-Plan) ohne Lenkungsmethode und Reaktionsplan
Erläuterung:
Es werden für den Control-Plan relevante Produkt- und Prozessmerkmale gesucht, für die entweder keine Lenkungsmethode und/oder kein Reaktionsplan vereinbart wurden.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

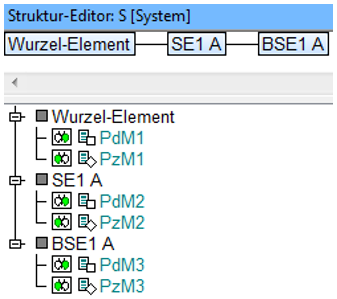

- Die Beispiel-Struktur besteht aus drei Strukturelementen, denen jeweils ein Produktmerkmal (
) und ein Prozessmerkmal (
) zugeordnet sind.
Die Merkmale eines jeden Strukturelements sind miteinander im Rahmen eines Merkmals/Funktionsnetzes (s.u.)
verknüpft, worüber die Symbole
und
Auskunft geben.
- Die Verknüpfung der Merkmale untereinander zeigen die Netze wie folgt:

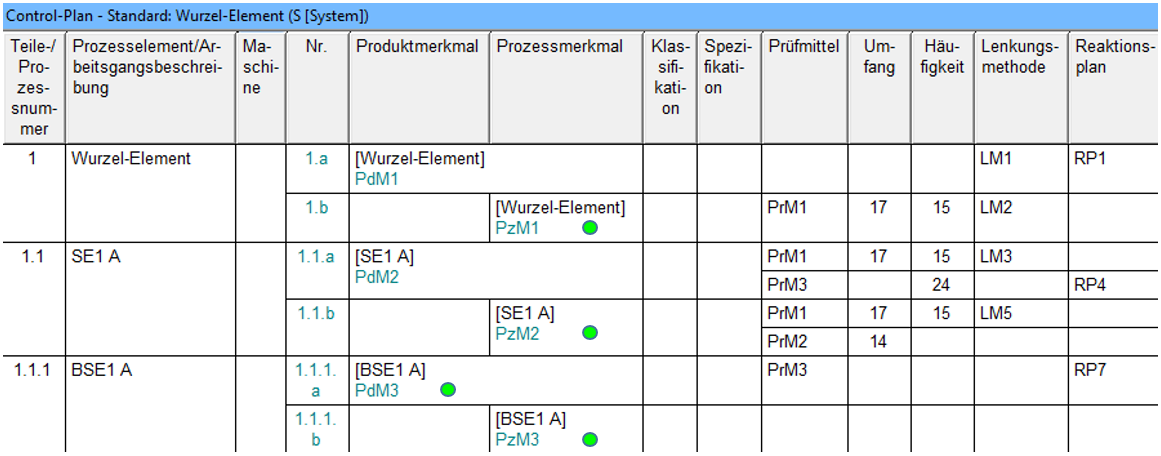

- Die vorliegende Qualitätsregel spürt jene Merkmale auf, für die entweder keine Lenkungsmethode und/oder kein Reaktionsplan vereinbart wurden. Im Control-Plan kann man den Produkt- und Prozessmerkmalen Lenkungsmethoden und Reaktionspläne zuordnen. Für unser Beispiel wurden die Zuordnungen in nachfolgend dargestellter Form vorgenommen:
- Das Aussehen des Control-Plans in der vorliegenden Form wird einerseits möglich, weil die Produkt- und Prozessmerkmale in der beschriebenen Weise miteinander verknüpft sind und weil andererseits in den allgemeinen Einstellungen für den Control-Plan die Anzeige der Prozessmerkmale auf dem Merkmals/Funktionsnetz basiert.
Suchergebnis:
So lässt sich aus dem Control-Plan für unser Beispiel ablesen, dass bei dem Produktmerkmal PdM3 sowie den Prozessmerkmalen PzM1, PzM2 und PzM3 Angaben über entweder Lenkungsmethoden oder Reaktionspläne fehlen, oder gar beides nicht vorhanden ist. Das führt dazu, dass die genannten vier Merkmale bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnis aufgeführt werden.
Das Produktmerkmal PdM2 wird nicht im Suchergebnis genannt, weil ihm über das Prüfmittel PrM1 eine Lenkungsmethode und über das Prüfmittel PrM3 ein Reaktionsplan zugeordnet ist.
