Suche:
Merkmale (Control-Plan) ohne Klassifikation
Erläuterung:
Es werden für den Control-Plan relevante Produkt- und Prozessmerkmale gesucht, für die keine Klassifikation hinterlegt ist.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

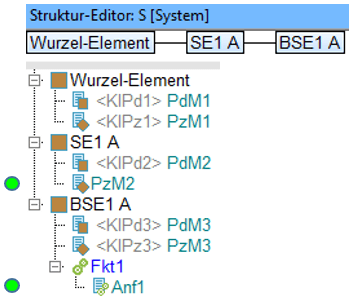

- Die Beispiel-Struktur besteht aus drei Strukturelementen, denen jeweils ein Produktmerkmal (
) und ein Prozessmerkmal (
) zugeordnet sind.
Zusätzlich besitzt das Strukturelement BSE1 A eine Funktion Fkt1, die Anker für die Anforderung Anf1 ist.
- Die vorliegende Qualitätsregel spürt jene Merkmale und Anforderungen auf, welche keine Klassifikation besitzen. Weil in den Anzeigeoptionen zur Strukturliste des Struktur-Editors die Auswahl „Klassifikation“ getroffen wurde, kann man dort unmittelbar erkennen, welche Merkmale und Anforderungen Klassifikationen aufweisen.
Suchergebnis:
Wird die hier beschriebene Qualitätsregel auf unser Beispiel angewendet, so folgt als Ergebnis, dass sowohl das Prozessmerkmal PzM2 als auch die Anforderung Anf1 keine Klassifikation besitzen.
