Mechatronik-Pfade ohne zuverlässige Fehlererkennung
Erläuterung:
Das MSR-Formblatt wird im Abschnitt 5 (Risikoanalyse) nach Fehlererkennungen und im Abschnitt 6 (Optimierung) nach Entdeckungsmaßnahmen durchsucht, bei denen die vergebenen DC- bzw. M-Werte nicht zuverlässig genug für eine reduzierte AP-Bewertung sind.
Um als zuverlässig angesehen zu werden, muss ein DC-Wert mindestens 99.9% groß sein, und ein M-Wert darf maximal 1 betragen.
Beispiel:
Abkürzungen:

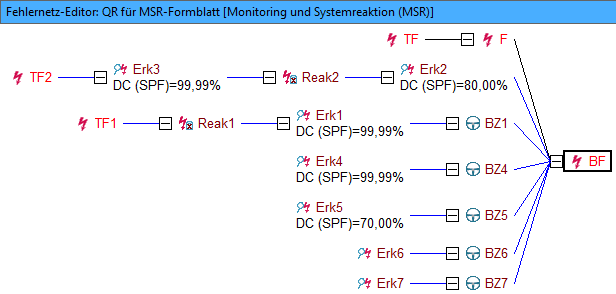

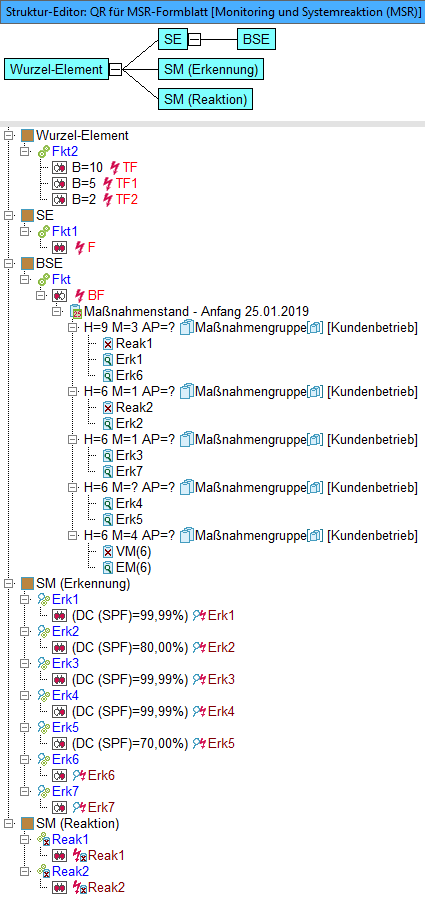

- Das Beispiel zur Demonstration der Funktionsweise der hier beschriebenen Qualitätsregel (QR) besitzt die zuvor abgebildete Struktur. Die darin enthaltenen Fehler und Sicherheitsmechanismen sind miteinander so verknüpft, wie es das nachfolgende Fehlernetz zeigt. Durch eine geeignete Auswahl der Anzeigeoptionen (z.B. Parameter Funktionale Sicherheit; Bewertung) können sowohl im Struktur- als auch im Fehlernetz-Editor die zur Ausführung der QR relevanten Parameter sichtbar gemacht werden.
- Die hier beschriebene QR sucht im MSR-Formblatt Fehlererkennungen (Abschnitt Risikoanalyse) und Entdeckungsmaßnahmen (Abschnitt Optimierung), bei denen die vergebenen DC- bzw. M-Werte nicht zuverlässig genug für eine reduzierte AP-Bewertung sind. Damit solche Werte als zuverlässig angesehen werden können, muss ein DC-Wert mindestens 99.99% groß sein, und es darf ein M-Wert maximal 1 betragen.
- Für den Abschnitt Risikoanalyse müssen folgende Bedingungen erfüllt sein, damit eine Fehlererkennung als Treffer im QR-Suchlaufergebnis erscheint:
- Es muss mindestens einer der beiden Parameter DC oder M bestimmt, d.h. mit einem Wert versehen sein.
- Es muss einer der bestimmten Parameter die oben definierte Zuverlässigkeitsbedingung verletzen.
- Für den Abschnitt Optimierung müssen folgende Bedingungen erfüllt sein, damit eine Entdeckungsmaßnahme als Treffer im QR-Suchlaufergebnis erscheint:
- Der Parameter M muss bestimmt, d.h. mit einem Wert versehen sein.
- Der bestimmte Parameter M muss die oben definierte Zuverlässigkeitsbedingung verletzen.

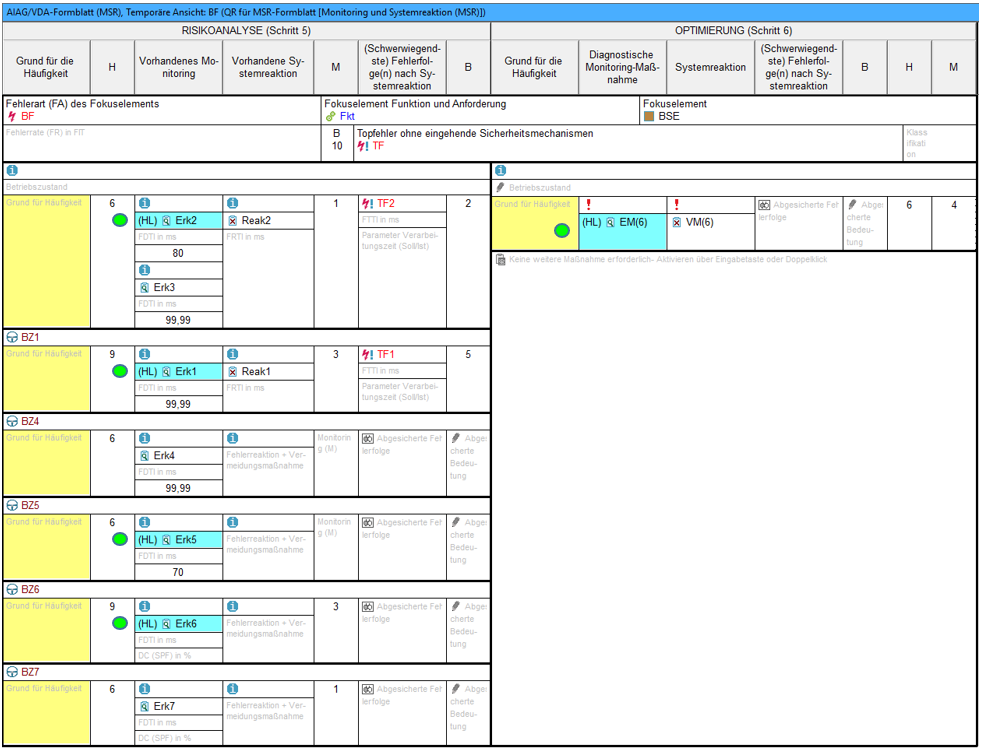

- Die hier betrachtete QR kann nur im MSR-Formblatt ausgeführt werden, weshalb auch das QR-Suchlaufergebnis im MSR-Formblatt angezeigt wird. Für unser Beispiel hat dieses Formblatt, welches den Fokusfehler BF besitzt, nach dem QR-Suchlauf das folgende Aussehen:
Suchergebnis:
Somit werden nach dem QR-Suchlauf vier Treffer im Abschnitt Risikoanalyse und ein Treffer im Abschnitt Optimierung angezeigt. Im Abschnitt Risikoanalyse werden Erk2 und Erk5 als Treffer vermerkt, weil die dort vergebenen DC-Werte <99,99% sind; auch Erk1 und Erk6 werden im Abschnitt Risikoanalyse als Treffer markiert, weil die dort vergebenen M-Werte >1 sind. Schließlich wird im Abschnitt Optimierung noch die Entdeckungsmaßnahme EM(6) als Treffer angezeigt, weil deren M-Wert ebenfalls >1 ist.
Erk3, Erk4 und Erk7 sind nicht im QR-Suchergebnis enthalten, weil keiner der dort definierten Parameter die Zuverlässigkeitsbedingung verletzt.
