Suche:
Offene Maßnahmen
Erläuterung:
Es werden Maßnahmen gesucht, deren Zustand „unbearbeitet“, „in Entscheidung“ oder „in Umsetzung“ ist.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme
Beispiel A mit Dokumenteinstellung :
- In der oben abgebildeten Struktur, bei deren Erstellung die Dokumenteinstellungen
ausgewählt waren, sind bei verschiedenen Fehlern neun Vermeidungsmaßnahmen (VM; Hot-Click-Symbol
) und zwei
Entdeckungsmaßnahmen (EM; Hot-Click-Symbol
) verankert.
Dabei tritt VM1 dreimal auf.
- Wenn Sie bei der FMEA-Arbeit mit der IQ-Software an einen Fehler eine Maßnahme ankoppeln, wird dieser Maßnahme automatisch ein Standard-Terminstatus zugeordnet. Sie legen diesen Status in den allgemeinen Dokumenteinstellungen fest. Insgesamt kann der Terminstatus fünf Zustände annehmen. Im vorliegenden Beispiel sind alle Zustände vertreten.
- Einer der mit Maßnahmen versehenen Fehler ist nicht ins Fehlernetz eingebunden. Trotzdem werden auch diese Maßnahmen bei der Suche berücksichtigt.
Das Suchergebnis ist von der Dokumenteinstellung „Erster Maßnahmenstand soll Termin haben“ abhängig!
Die Auswahl der Dokumenteinstellung „Erster Maßnahmenstand soll Verantwortlichen haben“ hat keine Auswirkung auf das Suchergebnis.

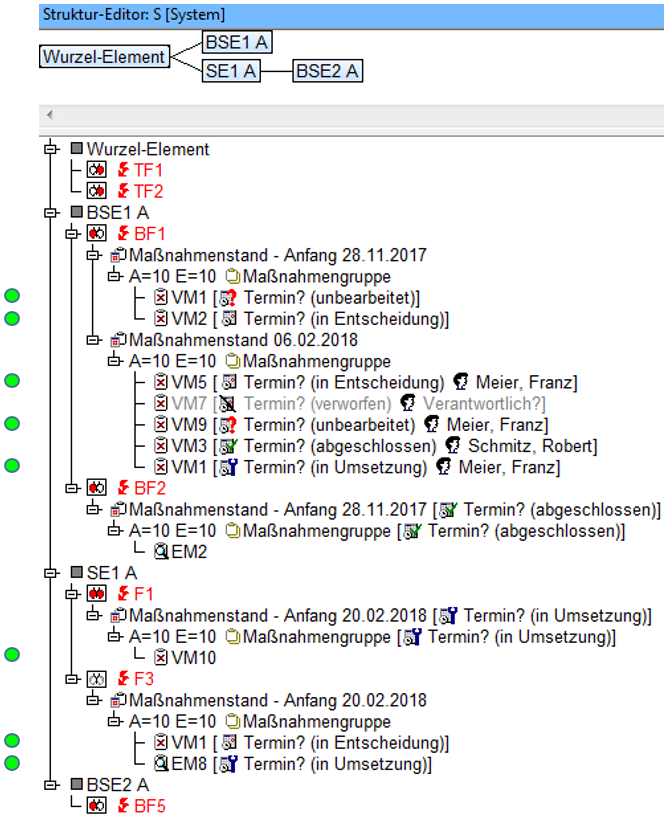

Suchergebnis bei Dokumenteinstellung
:
Wird der hier beschriebene Filter auf die hier dargestellte und zuvor abgebildete Struktur mit der hier beschriebenen Dokumenteinstellung angewendet, werden sieben VM und eine EM ausfindig gemacht, welche einen der drei Zustände „unbearbeitet“, „in Entscheidung“ oder „in Umsetzung“ aufweisen.
Dabei handelt es sich bei BF1 um VM1 und VM2 im ersten Maßnahmenstand und um VM5, VM9 und VM1 im zweiten Maßnahmenstand. Außerdem ist VM10 bei F1 ebenso ein Treffer wie VM1 und EM8 bei F3.
Beispiel B mit Dokumenteinstellung
- Die Strukturliste von Beispiel A sieht anders aus, wenn in den Dokumenteinstellungen die Auswahl
getroffen wird. Sie zeigt
sich dann wie zuvor abgebildet.
- Das Suchergebnis bei Anwendung der hier betrachteten Qualitätsregel wird dadurch deutlich verändert.
- Ansonsten gelten hier ebenfalls die unter Beispiel A aufgeführten Bemerkungen.

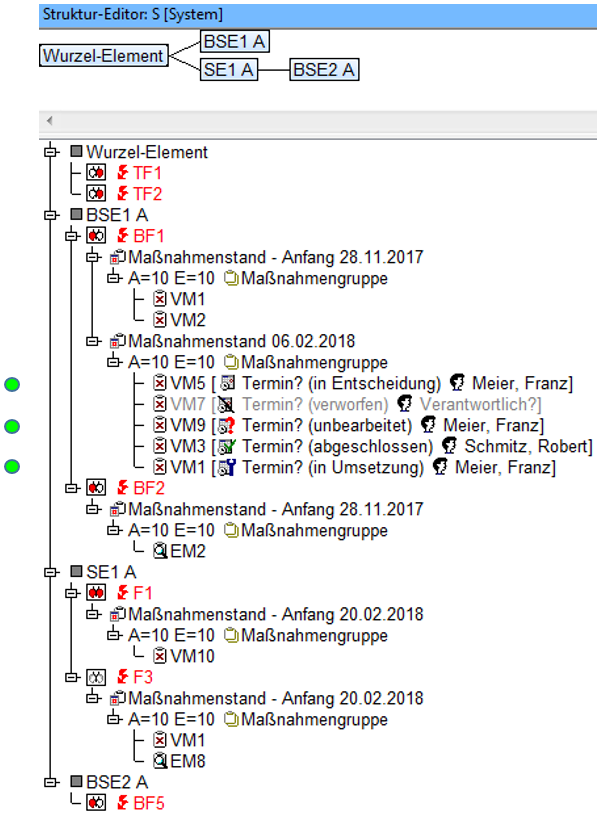

Suchergebnis bei Dokumenteinstellung
:
Wird der hier beschriebene Filter nun auf die zuvor abgebildete Struktur mit der hier beschriebenen Dokumenteinstellung angewendet, stehen überhaupt nur noch fünf Maßnahmen mit Bearbeitungszuständen als Auswahl zur Verfügung. So werden letztlich nur drei VM ausfindig gemacht, welche einen der drei Zustände „unbearbeitet“, „in Entscheidung“ oder „in Umsetzung“ haben. Dabei handelt es sich um VM5, VM9 und VM1 im zweiten Maßnahmenstand bei BF1.
