Suche:
Mehrfachvorkommnisse eines Typen beim selben unabhängigen Objekt
Erläuterung:
Es werden Mehrfachvorkommnisse von Funktionstypen, Merkmalstypen, Fehlfunktionstypen, Maßnahmentypen usw. gesucht, die beim selben unabhängigen und übergeordneten IQ-Objekt verankert sind.
Anmerkungen:
- Als Typen werden IQ-Objekte bezeichnet, die in Katalogen erfasst und Träger von Informationen sind, welche für alle Vorkommnisse eines Typs gleich sind.
- Vorkommnisse von IQ-Objekten werden immer dann erzeugt, wenn aus Katalogen IQ-Objekte ausgewählt und an anderen Stellen der Software erneut verwendet werden.
Beispiel:
Abkürzungen:

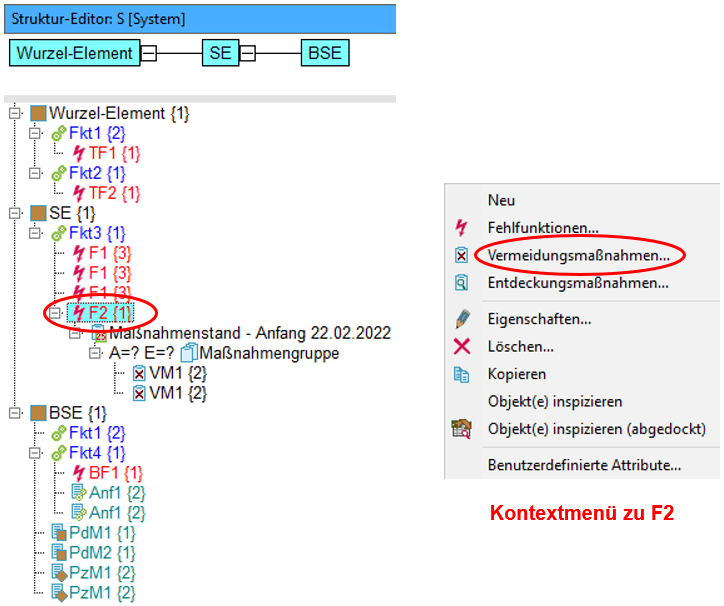

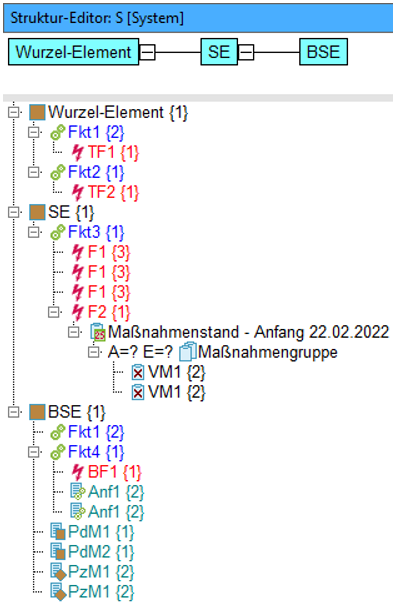

- Die Beispiel-Struktur zur Demonstration der Funktionsweise der hier beschriebenen Qualitätsregel (QR) besitzt drei Strukturelemente (SE), denen verschiedene IQ-Objekte (Funktionen, Fehlfunktionen, Maßnahmen, Anforderungen und Merkmale) in unterschiedlicher Zahl zugeordnet sind. Alle diese Objekte sind in Katalogen erfasst und durch Auswahl daraus den ihnen übergeordneten IQ-Objekten zugewiesen worden. Diese Zuweisung ist mittels Anwendung des Kontextmenüs (rechte Maustaste) auf das übergeordnete Objekt erfolgt und sieht z.B. für die Vermeidungsmaßnahme VM1, deren übergeordnetes Objekt der Fehler F2 ist, wie folgt aus:

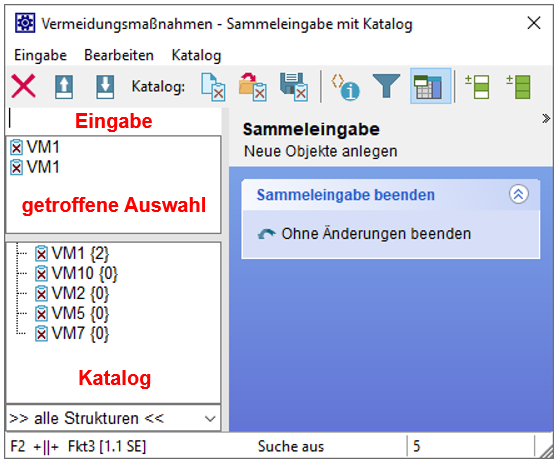

- Durch Auswählen von Vermeidungsmaßnahmen… (VM) im Kontextmenü öffnet sich der Katalog für die VM (s. nächstes Bild). Mittels dieser auch „Sammeleingabe mit Katalog“ genannten Maske können im Katalog bereits vorhandene VM – auch als Objekttypen bezeichnet – dem übergeordneten Fehler (hier F2) zugewiesen werden. Dabei entstehen die sog. Vorkommnisse von Typen. Will man keinen vorhandenen VM-Objekttyp auswählen, sondern eine neue Maßnahme kreieren, ist das in der Maske im Feld „Eingabe“ ebenfalls möglich Dies wird auch einen neuen VM-Typ im Katalog verankern, der für spätere Auswahlprozesse zur Verfügung steht.
- Für das hier verwendete Beispiel gilt, dass VM1 – aus welchen Gründen auch immer – dem übergeordneten Fehler F2 doppelt zugewiesen worden ist (s. Feld „getroffene Auswahl“). Diese doppelte Zuweisung macht keinen Sinn, weshalb die hier vorliegende QR entsprechende Mehrfach-Vorkommnisse von Objekttypen entdeckt. Wesentlich ist dabei, dass nur solche Mehrfach-Vorkommnisse von Objekttypen gesucht und gefunden werden, die beim selben unabhängigen und übergeordneten IQ-Objekt verankert sind (s. nächstes Bild).
Suchergebnis:

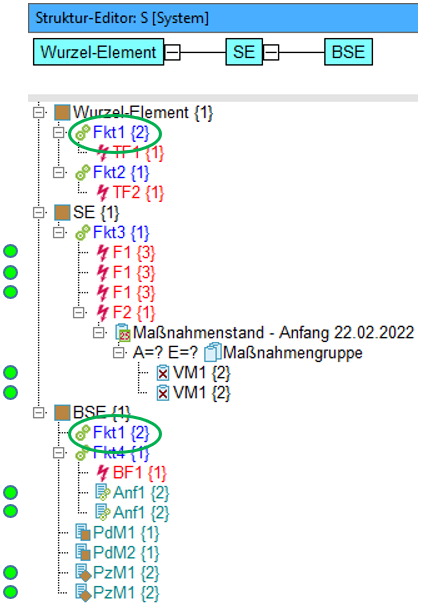

Wenn man die Strukturliste unseres Beispiels unter Zuhilfenahme der Angabe der Anzahl von Vorkommnissen von Objekttypen (in { }) optisch analysiert und die Bedingung berücksichtigt, dass gefundene Mehrfach-Vorkommnisse von Objekttypen beim selben unabhängigen und übergeordneten IQ-Objekt verankert sein müssen, dann wird man bei neun Mehrfach-Vorkommnissen fündig. Dazu gehören die drei Vorkommnisse von F1 sowie die jeweils zwei Vorkommnisse von VM1, Anf1 und PzM1. Die beiden Vorkommnisse von Fkt1 gehören nicht zum Suchergebnis dazu, weil die Bedingung, beim selben unabhängigen und übergeordneten IQ-Objekt verankert zu sein, nicht erfüllt wird.
