Suche:
Falsch platzierte finale Änderungsstände
Erläuterung:
Es werden nicht verworfene Maßnahmenstände gesucht, die nicht der letzte Maßnahmenstand der zugehörigen Fehlfunktion sind, obwohl für diesen Maßnahmenstand (z.B. über den Eigenschaftendialog) das Attribut „Keine weiteren Maßnahmen geplant“ gesetzt wurde.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

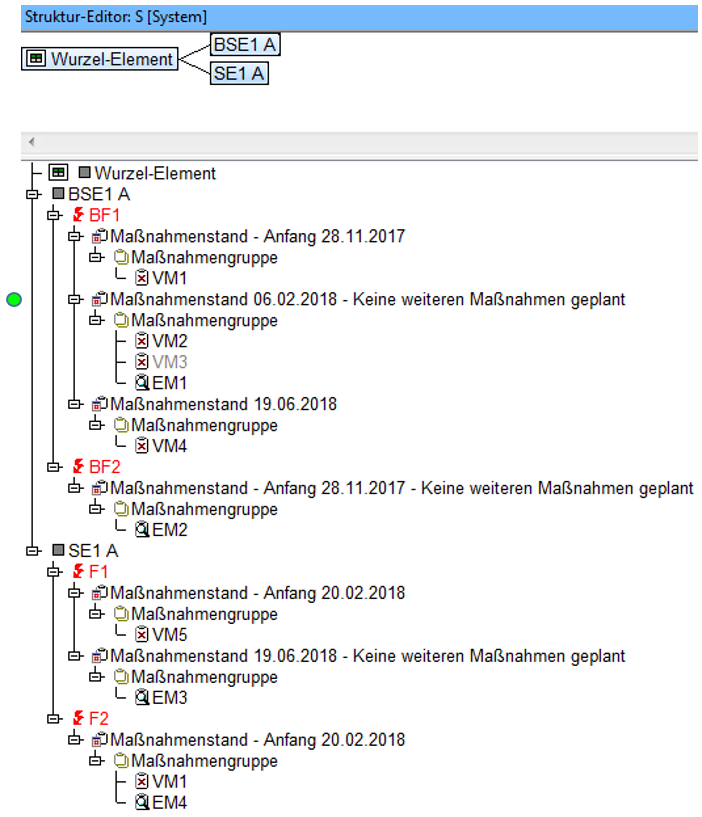

- In der zuvor abgebildeten Struktur sind bei vier verschiedenen Fehlern insgesamt sieben Maßnahmenstände verankert, und zwar beim Fehler BF1 drei, beim Fehler F1 zwei und bei den Fehlern BF1 und F2 jeweils einer.
- Die hier beschriebene Qualitätsregel soll solche Maßnahmenstände entdecken, denen das Attribut „Keine weiteren Maßnahmen geplant“ zugeordnet wurde – z.B. über das Kontextmenü zum Maßnahmenstand – und denen aber dennoch zumindest ein weiterer Maßnahmenstand folgt. Ist dies der Fall, verliert das gesetzte Attribut seinen Sinn.
- Schauen wir die Beispielstruktur entsprechend an, sehen wir, dass bei drei Maßnahmenständen das gesuchte Attribut „Keine weiteren Maßnahmen geplant“ gesetzt ist. Allerdings folgt nur beim Fehler BF1 auf den dort vorhandenen Maßnahmenstand mit diesem Attribut ein weiterer Maßnahmenstand, sodass hier die Qualitätsregel fündig werden muss.
Suchergebnis:
Deshalb wird im Suchergebnis der Qualitätsregelanwendung der beim Fehler BF1 vorhandene „Maßnahmenstand 06.02.2018 – Keine weiteren Maßnahmen geplant“ als einziger Treffer ausgewiesen.
