DSCF, die keine Topfehler sind
Erläuterung:
Es werden als gefährlich und sicherheitskritisch eingestufte Fehler (DSCF) gesucht, die entweder gar nicht verknüpft sind oder sogar weitere Fehlerfolgen haben (also keine Topfehler sind).
Anmerkungen:
- Ein DSCF (Dangerous Safety Critical Failure) ist ein Fehler, der eine Sicherheitseinstufung (SIL/ASIL) ungleich QM besitzt. Die Funktion, bei der ein solcher Fehler verankert ist, wird automatisch als Sicherheitsziel definiert und als solches gekennzeichnet (s. Eigenschaftendialog „Funktionale Sicherheit“).
- Topfehler (TF) sind Fehler, die Fehlerursachen haben, aber keine Folgefehler aufweisen.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

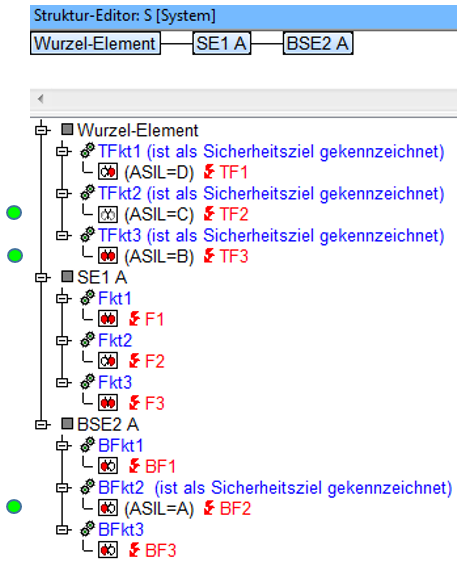

- Die Beispielstruktur besteht aus drei Systemelementen, die jeweils drei Funktionen mit je einer Fehlfunktion aufweisen. Welche Funktionen Sicherheitsziele darstellen, wird per Text deutlich gemacht.
- Die vorliegende Qualitätsregel hat zum Ziel, solche Fehler aufzuspüren, die Sicherheitszielen zugeordnet sind, die eine von QM abweichende Sicherheitseinstufung aufweisen und die nicht als Topfehler ins Fehlernetz eingebunden sind. Zu dieser Kategorie gehört auch jeder gar nicht verknüpfte Fehler.
- Durch eine geeignete Auswahl der Anzeigeoptionen (hier: Parameter Funktionale Sicherheit und
Hot-Click-Symbol „Fehlernetz“) wird zum einen sichtbar, welche Fehler Sicherheitseinstufungen haben. Nur
solche Fehler können überhaupt im Qualitätsregel-Suchergebnis auftauchen. Zum anderen lässt sich am
Fehlernetzsymbol ablesen, ob der zugehörige Fehler ein Topfehler ist (
) oder nicht (
,
,
).
Suchergebnis:
Die visuelle Analyse der Strukturliste lässt also erkennen, dass drei Fehlfunktionen die Filterbedingungen der hier betrachteten Qualitätsregel erfüllen. Dabei handelt es sich um die Fehler TF2, TF3 und BF2.
