Suche:
Funktions- und Merkmalstypen mit abweichenden Fehlfunktionen
Erläuterung:
Es werden Vorkommnisse von Funktions- und Merkmalstypen gesucht, für die unterschiedliche Fehlfunktionen vereinbart sind. Dabei ist die Reihenfolge der Fehlfunktionen ohne Belang.
Anmerkungen:
- Als Typen werden IQ-Objekte bezeichnet, die in Katalogen erfasst und Träger von Informationen sind, welche für alle Vorkommnisse eines Typs gleich sind.
- Vorkommnisse von IQ-Objekten werden immer dann erzeugt, wenn aus Katalogen IQ-Objekte ausgewählt und an anderen Stellen der Software erneut verwendet werden.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

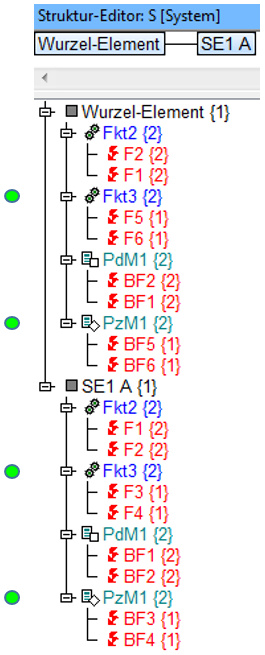

- Die Beispiel-Struktur besteht aus zwei Strukturelementen, denen jeweils zwei Funktionen (
), ein Produktmerkmal (
) und ein Prozessmerkmal (
) zugeordnet sind. Jede Funktion und jedes Merkmal hat zwei
Vorkommnisse {2}, ist also zweimal in der Struktur vorhanden. Bei jedem Vorkommnis von Funktion und Merkmal
sind zwei Fehlfunktionen verankert.
- Die vorliegende Qualitätsregel spürt jene Vorkommnisse von Funktionen und Merkmalen auf, bei denen unterschiedliche Fehlfunktionen verankert sind. Untersucht man daraufhin die Beispielstruktur auf optischem Weg, stellt man fest, dass sowohl die zwei Vorkommnisse der Funktion Fkt3 als auch die zwei Vorkommnisse des Prozessmerkmals PzM1 im internen Vergleich jeweils unterschiedliche Fehlfunktionen aufweisen. Deshalb werden diese vier Vorkommnisse bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnisse ausgewiesen.
- Die Funktion Fkt2 und das Produktmerkmal PdM1 weisen aus, dass die Reihenfolge der bei ihnen verankerten Fehlfunktionen unbedeutend für das Qualitätsregel-Suchergebnis ist.
Suchergebnis:
Bei Anwendung der hier vorliegenden Qualitätsregel werden für die dargestellte Beispielstruktur vier Treffer markiert, nämlich die beiden Vorkommnisse der Funktion Fkt3 und die beiden Vorkommnisse des Prozessmerkmals PzM1.
