Suche:
Fehlfunktionstypen mit abweichender B-Bewertung
Erläuterung:
Es werden Fehlfunktionstypen mit mehr als einem Vorkommnis gesucht, bei denen die Vorkommnisse abweichende B-Bewertungen aufweisen
Anmerkungen:
- Als Typen werden IQ-Objekte bezeichnet, die in Katalogen erfasst und Träger von Informationen sind, welche für alle Vorkommnisse eines Typs gleich sind.
- Vorkommnisse von IQ-Objekten werden immer dann erzeugt, wenn aus Katalogen IQ-Objekte ausgewählt und an anderen Stellen der Software erneut verwendet werden.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

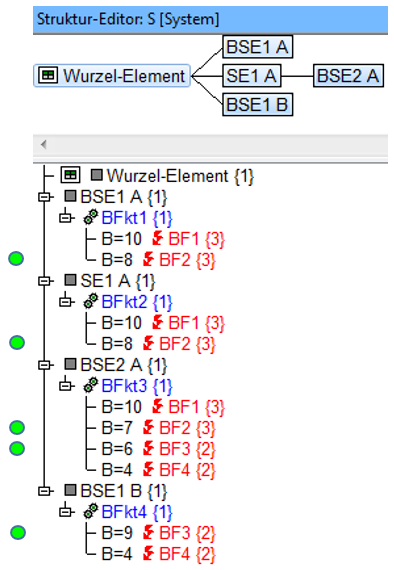

- Die Fehler BF1 und BF2 sind bei den drei unterschiedlichen Funktionen BFkt1, BFkt2 und BFkt3 verankert. Deshalb kommen sie in der Struktur jeweils dreimal vor, was durch das Anhängsel {3} verdeutlicht wird. Dieses Anhängsel wird als „Anzahl der Vorkommnisse“ eines IQ-Objekts bezeichnet und ist bei entsprechender Anzeigeoption sichtbar.
- Die Fehler BF3 und BF4 sind jeweils bei den zwei Funktionen BFkt3 und BFkt4 verankert und besitzen darum zwei Vorkommnisse ({2}).
- Wählt man als Anzeigeoption die Darstellung der Bewertung in der Strukturliste hinzu (s.o.), erkennt man sofort, bei welchen Fehlern welche Bewertungen vergeben wurden.
Suchergebnis:
Die visuelle Analyse der Strukturliste lässt erkennen, dass BF2 und BF3 Vorkommnisse haben, die voneinander abweichende B-Bewertungen aufweisen.
Bei Anwendung des hier vorliegenden Qualitätsregel-Filters werden deshalb als Suchergebnis fünf Treffer verzeichnet, und zwar alle drei Vorkommnisse von BF2 und alle zwei Vorkommnisse von BF3.
