DSCF ohne PFH-Sollwert

Erläuterung:

Es werden als gefährlich und sicherheitskritisch eingestufte Fehler (DSCF) gesucht, für die kein PFH-Sollwert (IEC 61508) hinterlegt ist.

Anmerkungen:

  • Ein DSCF (Dangerous Safety Critical Failure) ist ein Fehler, der eine Sicherheitseinstufung (SIL/ASIL) ungleich QM besitzt. Die Funktion, bei der ein solcher Fehler verankert ist, wird automatisch als Sicherheitsziel definiert und als solches gekennzeichnet (s. Eigenschaftendialog „Funktionale Sicherheit“).
  • PFH (IEC 61508) = Probability of (Dangerous) Failure per Hour [FIT]

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme


qr-23-1

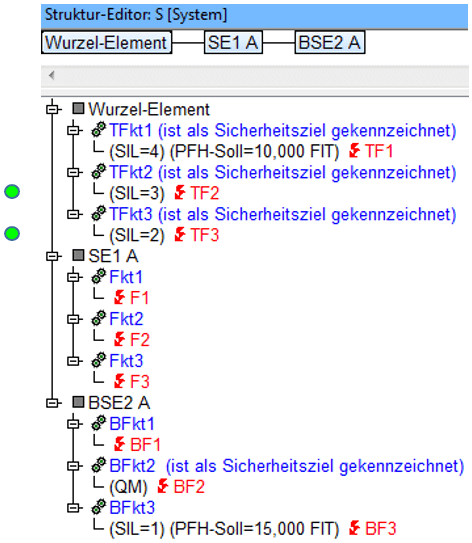

  • Die Beispielstruktur besteht aus drei Systemelementen, die jeweils drei Funktionen mit je einer Fehlfunktion aufweisen. Welche Funktionen Sicherheitsziele darstellen, wird per Text deutlich gemacht.
  • Die vorliegende Qualitätsregel hat zum Ziel, solche Fehler aufzuspüren, die Sicherheitszielen zugeordnet sind. Zusätzlich müssen diese Fehler eine von QM abweichende Sicherheitseinstufung aufweisen, und ihnen darf kein PFH-Sollwert zugewiesen worden sein.
  • Durch eine geeignete Auswahl der Anzeigeoptionen (hier: Parameter Funktionale Sicherheit) wird sichtbar, welche Fehler eine von QM abweichende Sicherheitseinstufung haben und welchen dieser Fehler überhaupt ein PFH-Sollwert zugeordnet ist.

Suchergebnis: Suchergebnis

Analysiert man die Systemstruktur optisch entsprechend, kommen nur die Fehler als Qualitätsregel-Suchergebnis in Betracht, die bei den vier Sicherheitszielen verankert sind. Das sind zusammen vier Fehler. Von denen weist einer die Sicherheitseinstufung QM auf, weshalb dieser Fehler durch den Qualitätsregel-Filter rutscht. Von den drei restlichen Fehlern besitzt einer einen PFH-Sollwert, weshalb dieser Fehler vom Qualitätsregel-Filter ebenfalls nicht erfasst wird. So bleiben am Ende zwei Fehler als Treffer übrig, und zwar TF2 und TF3.

Herunterladen der QR-Beispieldatei
