Basisfehler, die zu Verletzungen mehrerer unterschiedlicher Sicherheitsziele führen.
Erläuterung:
Es werden Basisfehler gesucht, die mit zwei oder mehr verschiedenen Sicherheitsziel-Verletzungen verknüpft sind. Dabei ist es belanglos, ob die Sicherheitsziel-Verletzungen über Einfachfehler- oder Mehrfachfehler-Pfade erreicht werden.
Beispiel:
Abkürzungen:

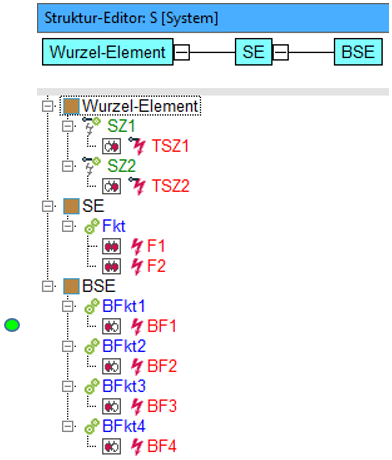

- Die abgebildete Beispielstruktur besteht aus drei Struktur-Elementen. Dem Wurzel-Element sind dabei zwei
Sicherheitsziele
mit je einer
Sicherheitsziel-Verletzung
zugeordnet.
Die beiden restlichen Struktur-Elemente SE und BSE weisen Funktionen und Fehler auf.

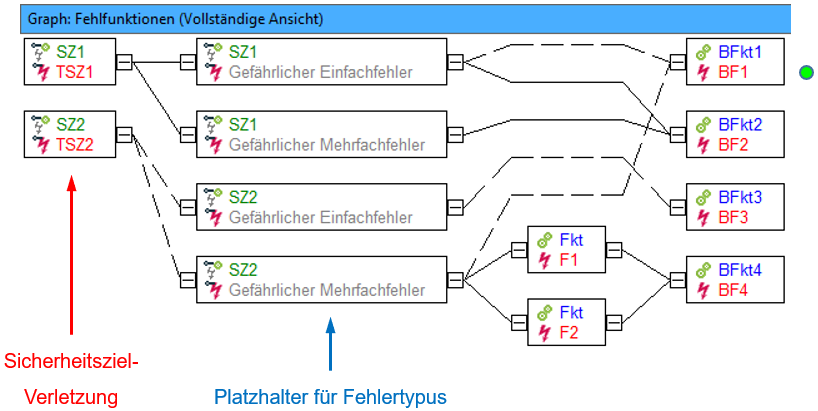

- In dem nachfolgenden Fehlergraphen ist zu sehen, wie die Basisfehler BF mit den Sicherheitsziel-Verletzungen verknüpft sind.
- Jeder Sicherheitsziel-Verletzung werden in der IQ-Software automatisch zwei Platzhalter für den Fehlertypus zugeordnet. Sichtbar wird dies im Fehlergraphen und im Fehlernetz. Verankern Sie nämlich im Fehlergraphen oder Fehlernetz eine Sicherheitsziel-Verletzung, tauchen unmittelbar neben der Sicherheitsziel-Verletzung in Ursachenrichtung automatisch zwei Platzhalter für den Fehlertypus auf. Diese Fehlertypen unterscheiden, ob die Fehler, die zur Sicherheitsziel-Verletzung führen, gemäß der Norm ISO 26262 Einfachfehler (Single Point Faults) oder Mehrfachfehler (Multiple Point Faults) sind.
- Die hier betrachtete Qualitätsregel (QR) entdeckt Basisfehler (BF), die mit zwei oder mehr verschiedenen Sicherheitsziel-Verletzungen verknüpft sind. Dabei ist es belanglos, ob die Sicherheitsziel-Verletzungen über Einfachfehler- oder Mehrfachfehler-Pfade erreicht werden. Bei Betrachtung des obigen Fehlergraphens ergibt sich deshalb das folgende Suchergebnis:
Suchergebnis:
Es wird der Basisfehler BF1 als Treffer markiert.
Nur BF1 ist mit den beiden Sicherheitsziel-Verletzungen TSZ1 und TSZ2 verbunden und erfüllt damit die QR-Filterbedingung, mit zwei oder mehr Sicherheitsziel-Verletzungen verknüpft zu sein. Alle anderen BF sind mit nur einer Sicherheitsziel-Verletzung verbunden, weshalb sie im Suchergebnis nicht auftauchen.
