Suche:
Basisfehler, die zu Verletzungen von Sicherheitszielen führen und bei denen auf keinem Pfad ein Sicherheitsmechanismus existiert.
Erläuterung:
Es werden Basisfehler gesucht,
- die entweder mit zwei oder mehr verschiedenen Sicherheitsziel-Verletzungen verknüpft oder mit derselben Sicherheitsziel-Verletzung über Einfachfehler- und Mehrfachfehler-Pfaden verbunden sind UND
- die auf keinem Pfad zu den Sicherheitsziel-Verletzungen einen Sicherheitsmechanismus aufweisen.
Beispiel:
Abkürzungen:

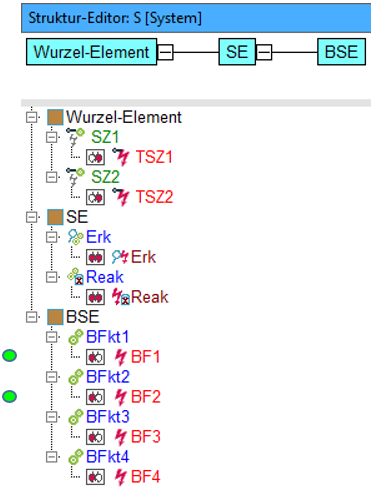

- Die abgebildete Beispielstruktur besteht aus drei Struktur-Elementen. Dem Wurzel-Element sind dabei zwei
Sicherheitsziele
mit je einer
Sicherheitsziel-Verletzung
zugeordnet.
Die beiden restlichen Struktur-Elemente SE und BSE weisen Sicherheitsmechanismen und Fehler oder Funktionen und
Fehler auf.

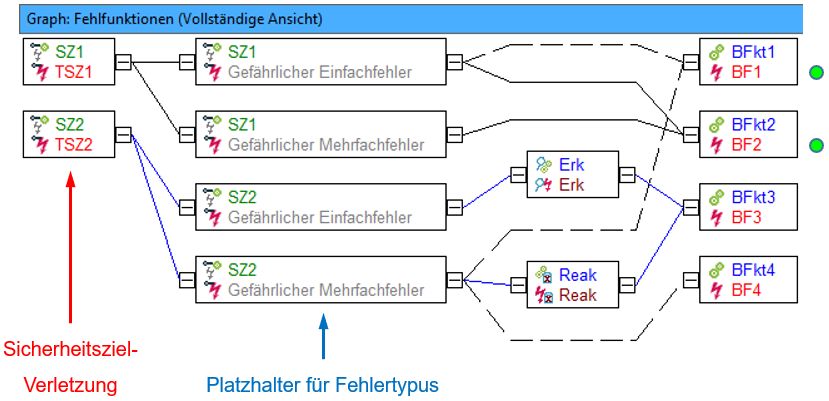

- In dem nachfolgenden Fehlergraphen ist zu sehen, wie die Basisfehler BF mit den Sicherheitsziel-Verletzungen verknüpft sind.
- Jeder Sicherheitsziel-Verletzung werden in der IQ-Software automatisch zwei Platzhalter für den Fehlertypus zugeordnet. Sichtbar wird dies im Fehlergraphen und im Fehlernetz. Verankern Sie nämlich im Fehlergraphen oder Fehlernetz eine Sicherheitsziel-Verletzung, tauchen unmittelbar neben der Sicherheitsziel-Verletzung in Ursachenrichtung automatisch zwei Platzhalter für den Fehlertypus auf. Diese Fehlertypen unterscheiden, ob die Fehler, die zur Sicherheitsziel-Verletzung führen, gemäß der Norm ISO 26262 Einfachfehler (Single Point Faults) oder Mehrfachfehler (Multiple Point Faults) sind.
- Die hier betrachtete Qualitätsregel (QR) entdeckt Basisfehler (BF), die entweder mit zwei oder mehr verschiedenen Sicherheitsziel-Verletzungen verknüpft oder mit derselben Sicherheitsziel-Verletzung über den Einfachfehler- und Mehrfachfehler-Pfad verbunden sind UND die gleichzeitig auf keinem ihrer Fehlerpfade zu den Sicherheitsziel-Verletzungen einen Sicherheitsmechanismus aufweisen. Bei Betrachtung des obigen Fehlergraphens ergibt sich deshalb das folgende Suchergebnis:
Suchergebnis:
Alle BF, die Sicherheitsmechanismen auf den Pfaden zu den Sicherheitsziel-Verletzungen aufweisen, können im Suchergebnis nicht auftreten. Aus diesem Grund kommt BF3 als Treffer vorab nicht infrage.
Von den restlichen drei Basisfehlern kann BF4 nur einen einfachen Pfad zur Sicherheitsziel-Verletzung TSZ2 über den Platzhalter „Mehrfachfehler“ vorweisen, weshalb auch BF4 aus dem Suchergebnis herausfällt.
Die beiden noch übrig bleibenden BF erfüllen dagegen die kompletten Filterbedingungen. Auf BF1 trifft zu, dass er mit den beiden Sicherheitsziel-Verletzungen TSZ1 und TSZ2 verbunden ist. Auf BF2 trifft zu, dass er zwar nur Verbindung zu einer Sicherheitsziel-Verletzung hat, diese Verbindung aber auf dem Weg dorthin sowohl über den Einfachfehler- als auch über den Mehrfachfehler-Pfad führt.
Somit werden die zwei Basisfehler BF1 und BF2 als Treffer ausgewiesen.
