Suche:
Basisfehler, die mehr als eine Verletzung eines Sicherheitsziels als Folge haben.
Erläuterung:
Es werden Basisfehler gesucht, die entweder mit zwei oder mehr verschiedenen Sicherheitsziel-Verletzungen verknüpft oder mit derselben Sicherheitsziel-Verletzung über Einfachfehler- und Mehrfachfehler-Pfaden verbunden sind.
Beispiel:
Abkürzungen:

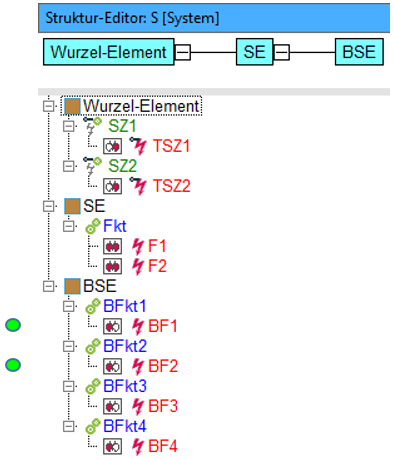

- Die abgebildete Beispielstruktur besteht aus drei Struktur-Elementen. Dem Wurzel-Element sind dabei zwei
Sicherheitsziele
mit je einer
Sicherheitsziel-Verletzung
zugeordnet.
Die beiden restlichen Struktur-Elemente SE und BSE weisen Funktionen und Fehler auf.

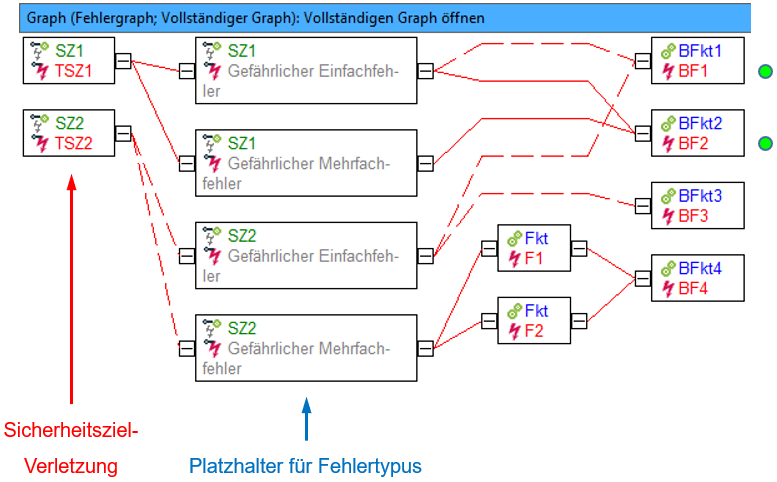

- In dem nachfolgenden Fehlergraphen ist zu sehen, wie die Basisfehler BF mit den Sicherheitsziel-Verletzungen verknüpft sind.
- Jeder Sicherheitsziel-Verletzung werden in der IQ-Software automatisch zwei Platzhalter für den Fehlertypus zugeordnet. Sichtbar wird dies im Fehlergraphen und im Fehlernetz. Verankern Sie nämlich im Fehlergraphen oder Fehlernetz eine Sicherheitsziel-Verletzung, tauchen unmittelbar neben der Sicherheitsziel-Verletzung in Ursachenrichtung automatisch zwei Platzhalter für den Fehlertypus auf. Diese Fehlertypen unterscheiden, ob die Fehler, die zur Sicherheitsziel-Verletzung führen, gemäß der Norm ISO 26262 Einfachfehler (Single Point Faults) oder Mehrfachfehler (Multiple Point Faults) sind.
- Die hier betrachtete Qualitätsregel (QR) entdeckt Basisfehler (BF), die entweder mit zwei oder mehr verschiedenen Sicherheitsziel-Verletzungen verknüpft oder mit derselben Sicherheitsziel-Verletzung über den Einfachfehler- und Mehrfachfehler-Pfad verbunden sind. Bei Betrachtung des obigen Fehlergraphens ergibt sich deshalb das folgende Suchergebnis:
Suchergebnis:
Es werden die zwei Basisfehler BF1 und BF2 als Treffer markiert.
BF1 ist mit den beiden Sicherheitsziel-Verletzungen TSZ1 und TSZ2 verbunden und erfüllt damit die erste der beiden QR-Filterbedingungen. BF2 hat zwar nur Verbindung zu einer Sicherheitsziel-Verletzung, führt aber auf dem Weg dorthin sowohl über den Einfachfehler- als auch über den Mehrfachfehler-Pfad. Somit erfüllt BF2 die zweite der beiden QR-Filterbedingungen.
BF3 und BF4 erfüllen keine der beiden QR-Filterbedingungen und sind deshalb im Suchergebnis nicht enthalten.
