Suche:
Basisfehler mit nur einer Maßnahmenart
Erläuterung:
Es werden Basisfehler gesucht, für die innerhalb desselben Maßnahmenstandes entweder nur Vermeidungsmaßnahmen oder nur Entdeckungsmaßnahmen vereinbart sind. Verworfene Maßnahmen bleiben unberücksichtigt.
Anmerkung:
Basisfehler (BF) sind Fehlfunktionen, die keine Fehlerursachen, aber Fehlerfolgen haben.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

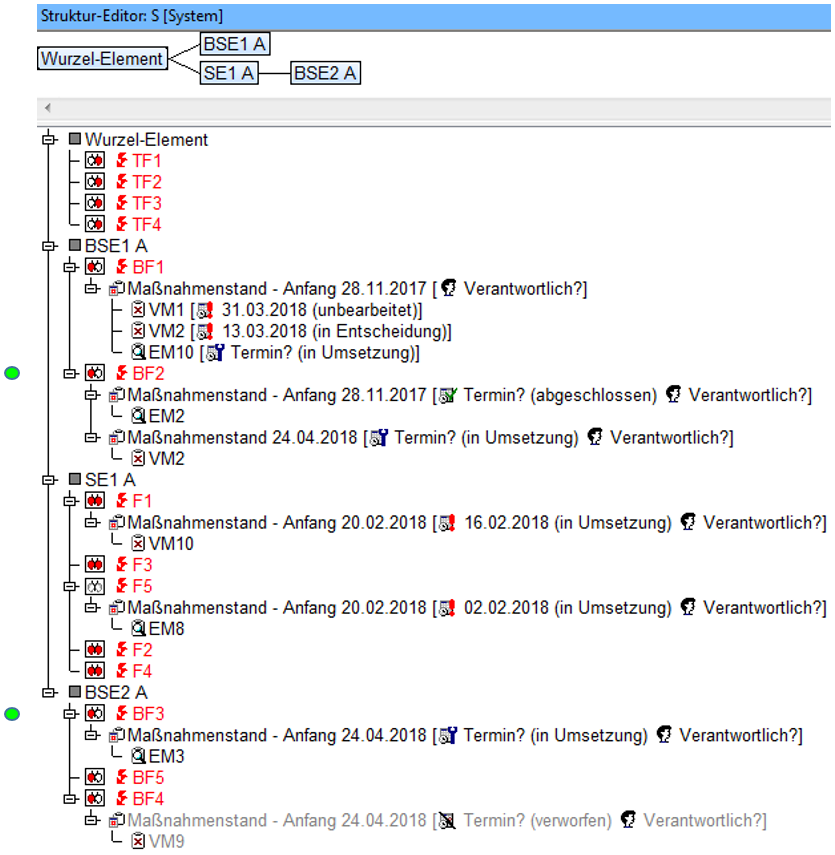

- In der oben abgebildeten Struktur sind fünf BF enthalten, was man an dem vor der Fehlfunktion platzierten
Hot-Click-Symbol
erkennen kann. Dieses, bei entsprechender
Anzeigeoption sichtbare Symbol, sagt über den betrachteten Fehler aus, dass er in Folgenrichtung mit
mindestens einem weiteren Fehler verbunden ist, in Ursachenrichtung aber keine Verknüpfung besitzt. Das kommt
in den weiter unten aus BF-Sicht aufgespannten Fehlernetzen deutlich zum Ausdruck. Hier sind nämlich die BF
jene Fehler, die ganz rechts angeordnet sind und keine Fehlerursachen haben.
- Gleichermaßen gibt die Struktur zu erkennen, dass in ihr insgesamt neun Maßnahmen verwendet werden, von denen fünf Vermeidungsmaßnahmen und vier Entdeckungsmaßnahmen sind. Die Maßnahmen sind über verschiedene Maßnahmenstände verteilt, und es liegen die unterschiedlichsten Maßnahmenzustände vor. Teilweise sind Verantwortliche definiert, teilweise nicht.
- Wie die Fehler mit- und untereinander verknüpft sind, geben z.B. die Fehlernetze zu erkennen.

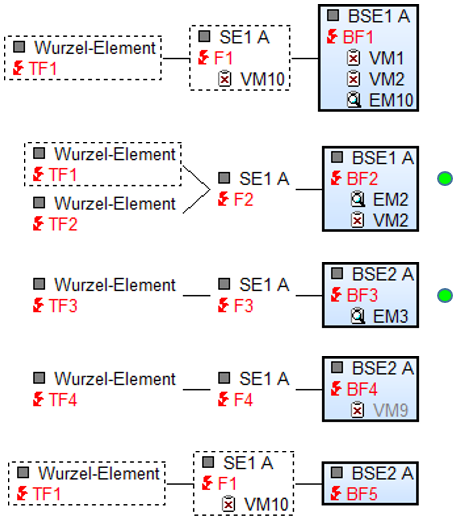

Fehlernetze aus BF-Sicht:
Lt. Beschreibung der Qualitätsregel sollen „…Basisfehler gesucht werden, für die innerhalb desselben Maßnahmenstandes entweder nur Vermeidungsmaßnahmen oder nur Entdeckungsmaßnahmen vereinbart sind. Verworfene Maßnahmen bleiben unberücksichtigt“.
Durch Auswahl der Anzeigeoption „Maßnahmen“ kann man auch im Fehlernetz erkennen, welche Maßnahmen bei welchen BF verankert sind. Allerdings wird aus den Fehlernetzen nicht ersichtlich, ob sich die aufgelisteten Maßnahmen über unterschiedliche Maßnahmenstände verteilen. Das wird besonders bei BF2 wichtig. Hier muss die Struktur-Editor-Darstellung (s.o.) mit herangezogen werden, um das Qualitätsregel-Ergebnis korrekt interpretieren zu können. Für die fünf Fehlernetze aus BF-Sicht ergibt sich folgendes Gesamtbild:
Suchergebnis:
Wird der hier beschriebene Filter auf die hier dargestellte Struktur angewendet, werden BF2 und BF3 als das Filterkriterium erfüllende Basisfehler ausfindig gemacht.
BF1 fällt durch das Filter-Raster, weil bei diesem Fehler beide Maßnahmenkategorien im selben Maßnahmenstand verankert sind. BF5 wird nicht angezeigt, weil dort gar keine Maßnahmenkategorie vorkommt, und BF4 bleibt wegen des Maßnahmenzustands „verworfen“ unberücksichtigt.
Erst mit Hilfe der Struktur-Editor-Sicht wird deutlich, dass BF2 trotz des Vorkommens beider Maßnahmenkategorien zum Suchergebnis gehört, weil sich eben beide Kategorien auf unterschiedliche Maßnahmenstände verteilen. Das kann man aus der Fehlernetzdarstellung allein nicht erkennen.
