Suche:
Maßnahmengruppen ohne Bewertung
Erläuterung:
Es werden nicht verworfene Maßnahmengruppen gesucht, für die weder eine A- noch eine E-Bewertung hinterlegt sind.
Anmerkungen:
- In IQ-FMEA sind nicht die Maßnahmen, sondern die Maßnahmengruppen die Träger der Bewertung, da es ja in einer Maßnahmengruppe mehrere Maßnahmen der gleichen Art geben kann.
- Eine Maßnahmegruppe gilt als verworfen, wenn alle in ihr enthaltenen Maßnahmen verworfen sind.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

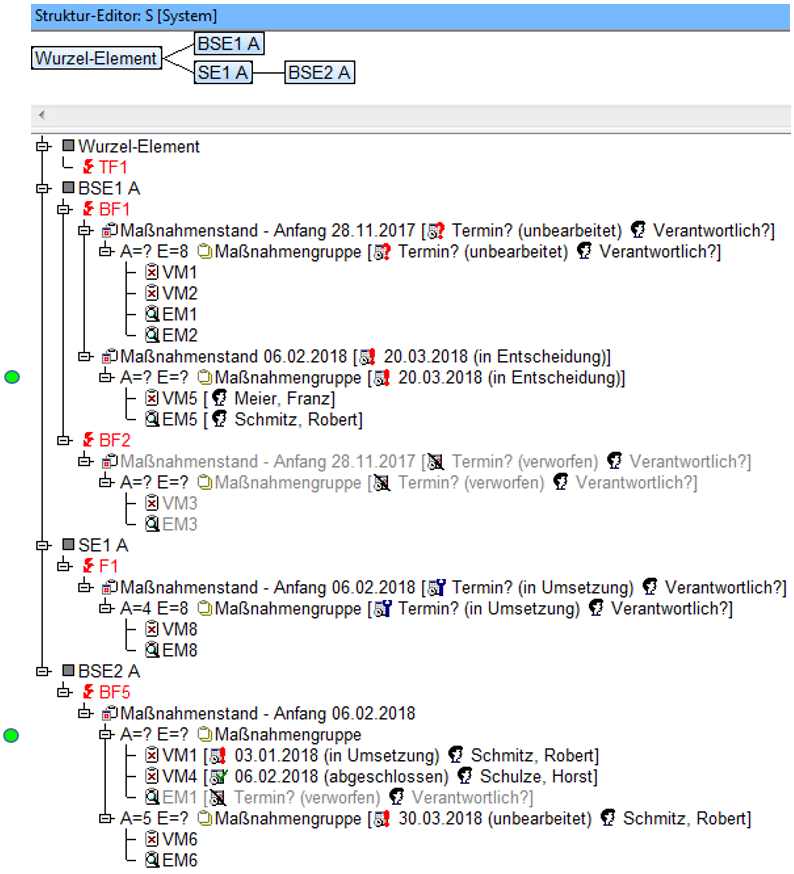

- In der oben abgebildeten Struktur sind bei verschiedenen Fehlern acht Vermeidungsmaßnahmen (VM;
Hot-Click-Symbol
) und sieben Entdeckungsmaßnahmen (EM; Hot-Click-Symbol
) verankert, teils mit, teils ohne Terminangaben und/oder
Nennung von Verantwortlichen.
- Jeder Maßnahme wird in der IQ-Software bei der Kopplung an einen Fehler ein Standard-Terminstatus zugeordnet. Sie legen diesen Status in den allgemeinen Dokumenteinstellungen fest. Insgesamt kann der Terminstatus fünf Zustände annehmen. Im vorliegenden Beispiel sind alle Zustände vertreten.
- Die insgesamt 15 Maßnahmen teilen sich auf sechs Maßnahmengruppen auf. Von diesen sechs Maßnahmengruppen haben lediglich drei Maßnahmengruppen weder eine A- noch eine E-Bewertung. Eine dieser drei Maßnahmengruppen hat darüber hinaus den Status „verworfen“.
Suchergebnis:
Wird der hier beschriebene Filter auf die hier dargestellte Struktur angewendet, können nur zwei Maßnahmengruppen ausfindig gemacht werden, die weder eine A- noch eine E-Bewertung aufweisen und die nicht den Status „verworfen“ besitzen.
Dabei handelt es sich um die Maßnahmengruppe im zweiten Maßnahmenstand beim Fehler BF1 und die erste Maßnahmengruppe im Maßnahmenstand beim Fehler BF5.
Die Maßnahmengruppe bei BF2 ist nicht im Suchergebnis enthalten, weil deren Komplett-Status „verworfen“ ist.
