Suche:
Maßnahmengruppen ohne A-, aber mit E-Bewertung
Erläuterung:
Es werden nicht verworfene Maßnahmengruppen gesucht, bei denen beide Maßnahmenarten vorkommen und eine
E-Bewertung hinterlegt ist, aber keine A-Bewertung vorhanden ist.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

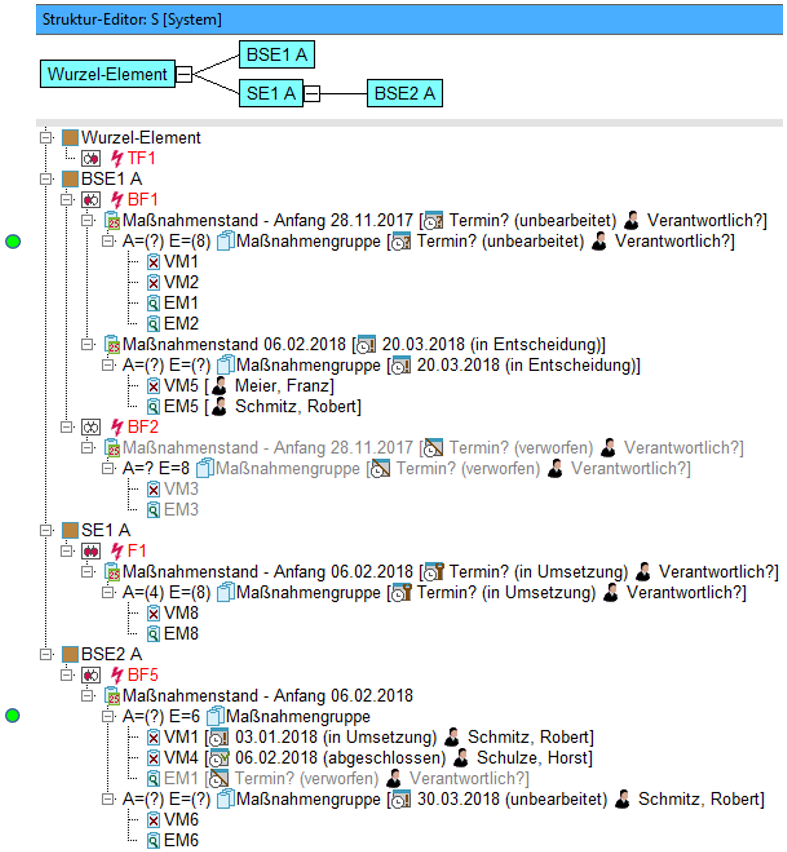

- In der oben abgebildeten Struktur sind bei verschiedenen Fehlern acht Vermeidungsmaßnahmen (VM;
Hot-Click-Symbol
) und sieben Entdeckungsmaßnahmen (EM; Hot-Click-Symbol
) verankert.
- Jeder Maßnahme wird in der IQ-Software bei der Kopplung an einen Fehler ein Standard-Terminstatus zugeordnet. Sie legen diesen Status in den allgemeinen Dokumenteinstellungen fest. Insgesamt kann der Terminstatus fünf Zustände annehmen. Im vorliegenden Beispiel sind alle Zustände vertreten.
- Die insgesamt 15 Maßnahmen teilen sich auf sechs Maßnahmengruppen auf. Von diesen sechs Maßnahmengruppen haben fünf keine A-Bewertung. Eine dieser fünf Maßnahmengruppen hat darüber hinaus den Status „verworfen“.
Suchergebnis:
Wird der hier beschriebene Filter auf die hier dargestellte Struktur angewendet, können nur zwei Maßnahmengruppen ausfindig gemacht werden, die keine A-, aber eine E-Bewertung aufweisen und die gleichzeitig nicht den Status „verworfen“ besitzen.
Dabei handelt es sich um die Maßnahmengruppe im ersten Maßnahmenstand beim Fehler BF1 sowie die erste Maßnahmengruppe im Maßnahmenstand beim Fehler BF5.
Die Maßnahmengruppe bei BF2 ist nicht im Suchergebnis enthalten, weil deren Komplett-Status „verworfen“ ist.
