Sie befinden sich im MSR-Formblatt und haben über ein Informationssymbol den folgenden oder einen vom Inhalt her ähnlichen Hinweis erhalten:
Der Fokusfehler hält keine Informationen für die Darstellung im MSR-Formblatt (RISIKOANALYSE (Schritt 5)) bereit. Er ist aber in Folgenrichtung mit Fehlfunktionen verknüpft, die solche Informationen besitzen. Per Rechtsklick können Sie mittels „Neue temporäre Ansicht öffnen“ diese Fehlerfolgen betrachten, die dabei jeweils zu Fokusfehlern im MSR-Formblatt werden. Die Auswahl „Webseite öffnen (Hinweis)“ führt zu weitergehenden Erläuterungen zu diesem Thema.
Der Hinweis macht deutlich, dass Sie einen Fehler fokussiert haben, der im Fehlergraphen bzw. Fehlernetz nicht unmittelbar mit Mechatronik-Objekten (Betriebszustand (Bz), Fehlererkennung (Erk) und/oder Fehlerreaktion (Reak)) verbunden ist; deshalb bleibt das MSR-Formblatt an den entsprechenden Stellen leer.

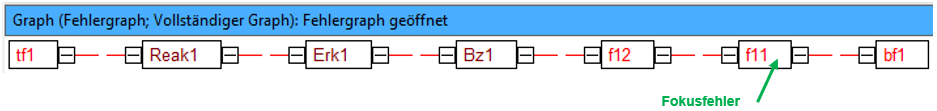

Prinzipiell ist ein solcher, nicht unmittelbar mit Mechatronik-Objekten verknüpfter Fokusfehler in den Fehlergraphen wie folgt eingebunden:

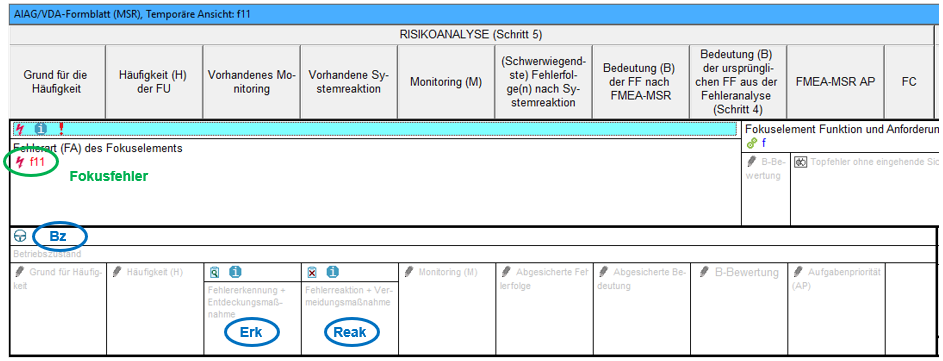

Das zugehörige MSR-Formblatt sieht dann im Bereich Risikoanalyse (Schritt 5) für den ausgewählten Fokusfehler wie folgt aus:
Die entsprechenden Felder für Bz, Erk und Reak sind also leer. Sie werden erst dann mit Informationen gefüllt, wenn auf den Fehler f12 fokussiert wird; denn dieser Fehler ist unmittelbar mit Mechatronik-Objekten verknüpft. Darauf verweist der o.g. Hinweis.

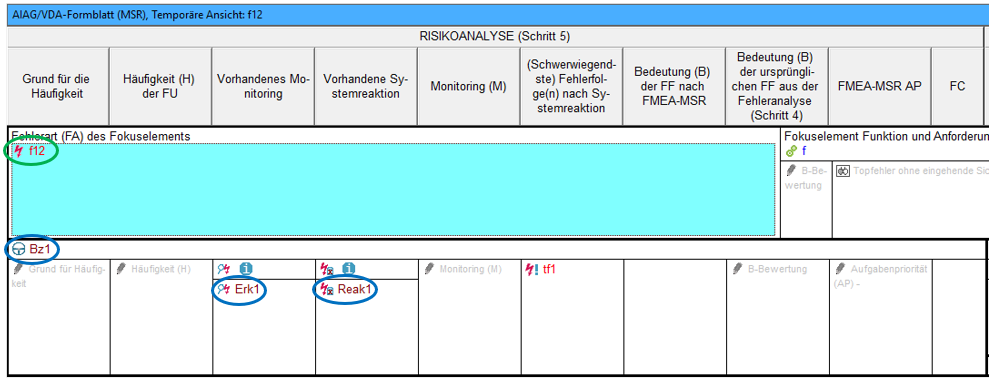

Die IQ-Software stellt für Sie mit Hilfe des bei Erscheinen des Hinweistextes aufrufbaren Kontextmenüs (Rechtsklick) und dem Befehl „Neue temporäre Ansicht öffnen“ die in der aktuellen Darstellung nicht sichtbaren Informationen bereit. Für das hier verwendete Beispiel hat das MSR-Formblatt im Bereich Risikoanalyse (Schritt 5) dann das folgende Aussehen, wobei der Fehler f12 zum Fokuselement wird:
ERGÄNZUNG:

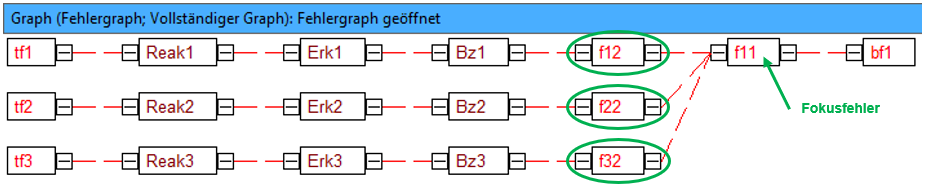

An den Fokusfehler f11 können in der Praxis auch mehrere Fehlerfolgen samt Mechatronik-Objekten angebunden sein, z.B. wie folgt:

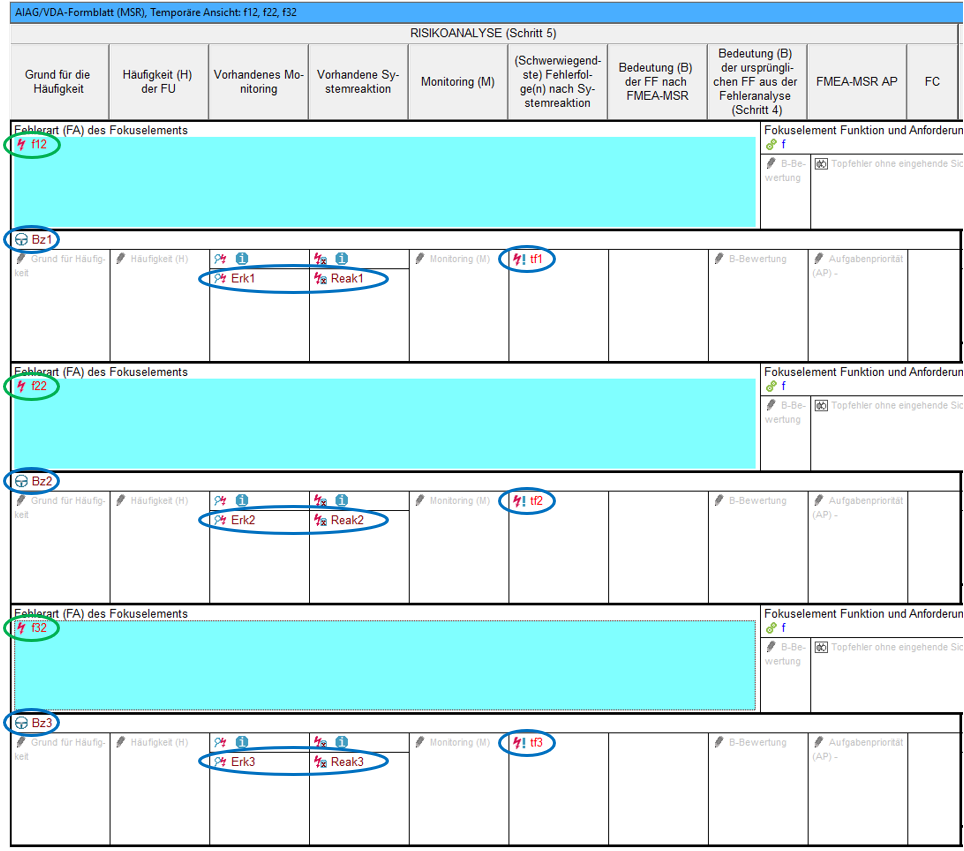

Das zugehörige MSR-Formblatt sieht dann im Bereich Risikoanalyse (Schritt 5) genauso aus wie bereits oben abgebildet. Wird nun der beim Informationssymbol abrufbare Befehl „Neue temporäre Ansicht öffnen“ ausgeführt, muss die IQ-Software die in der aktuellen Darstellung nicht sichtbaren Informationen für die drei jetzt ihrerseits zu Fokuselementen werdenden Fehlerfolgen bereitstellen. Für den zuvor angegebenen Fehlergraphen erhält man deshalb im MSR-Formblatt im Bereich Risikoanalyse (Schritt 5) die folgende Ansicht:
