Sie befinden sich im MSR-Formblatt und haben über ein Informationssymbol den folgenden oder einen vom Inhalt her ähnlichen Hinweis erhalten:
Die Fehlerfolge stellt selbst Informationen für die Darstellung im MSR-Formblatt (RISIKOANALYSE (Schritt 5)) bereit. Per Rechtsklick können Sie mittels „Neue temporäre Ansicht öffnen“ diese Informationen sehen. Dabei wird die Fehlerfolge ihrerseits zum Fokusfehler im MSR-Formblatt. Die Auswahl „Webseite öffnen (Hinweis)“ führt zu weitergehenden Erläuterungen zu diesem Thema.
Der Hinweis macht deutlich, dass hier eine in den Fehlergraphen bzw. ins Fehlernetz eingebundene Fehlerfolge vorhanden ist, die zwei Bedingungen erfüllt:
zum einen ist die Fehlerfolge direkt an die Mechatronik-Objekte (Betriebszustand (Bz), Fehlererkennung (Erk) und/oder Fehlerreaktion (Reak)) des gerade ausgewählten Fokusfehlers angebunden und
zum anderen schließen sich an die Fehlerfolge selbst unmittelbar weitere Mechatronik-Objekte an, die aber in der für den ausgewählten Fokusfehler gerade geöffneten Sicht des MSR-Formblatts nicht dargestellt werden können.
Prinzipiell ist eine solche Fehlerfolge mit seinen Mechatronik-Objekten wie folgt in den Fehlergraphen integriert und mit dem Fokusfehler samt dessen Mechatronik-Objekten verknüpft:

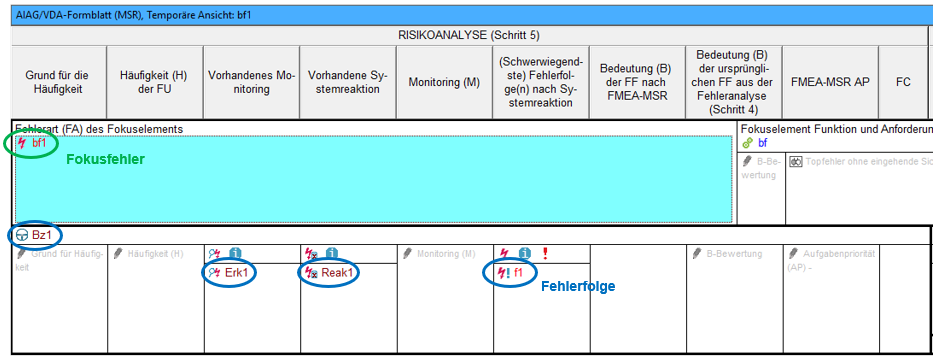

Das zugehörige MSR-Formblatt sieht dann im Bereich Risikoanalyse (Schritt 5) für den ausgewählten Fokusfehler wie folgt aus:
Während die Felder für Bz, Erk und Reak mit den entsprechenden, dem Fokusfehler bf1 folgenden Mechatronik-Objekten belegt sind, wird in der Spalte „(Schwerwiegendste) Fehlerfolge(n) nach Systemreaktion“ die sich dem Fokusfehler und seinen Mechatronik-Objekten anschließende Fehlerfolge f1 aufgeführt. Für die Anzeige der Mechatronik-Objekte jener Fehlerfolge ist allerdings an dieser Stelle des MSR-Formblatts kein Platz. Dafür wird eine andere Formblattsicht benötigt, und darauf verweist der o.g. Hinweis.

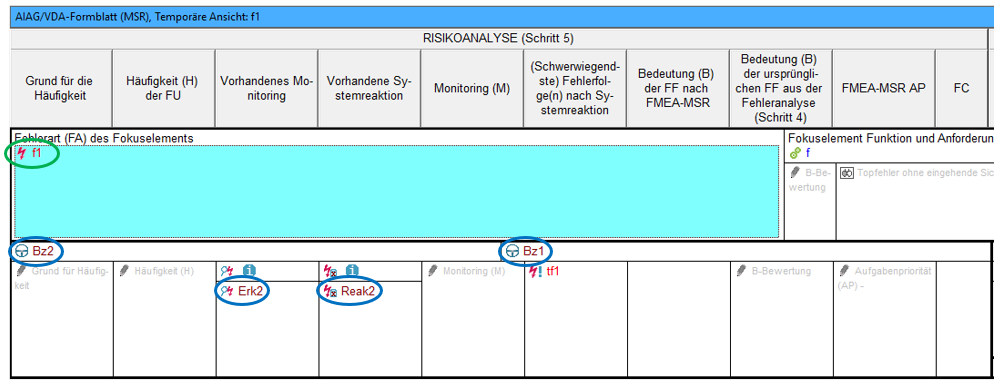

Die IQ-Software stellt für Sie mit Hilfe des bei Erscheinen des Hinweistextes aufrufbaren Kontextmenüs (Rechtsklick) und dem Befehl „Neue temporäre Ansicht öffnen“ die in der aktuellen Darstellung nicht sichtbaren Informationen bereit. Für das hier verwendete Beispiel hat das MSR-Formblatt im Bereich Risikoanalyse (Schritt 5) dann das folgende Aussehen, wobei die Fehlerfolge f1 zum Fokuselement wird:
ERGÄNZUNG:

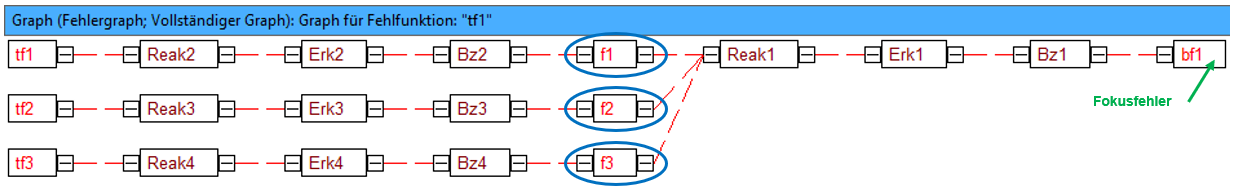

An ein Mechatronik-Objekt des Fokusfehlers bf1 (hier: Reak1) können in der Praxis parallel zur Fehlerfolge f1 auch weitere Fehlerfolgen mit Mechatronik-Objekten angebunden sein, z.B. wie folgt:

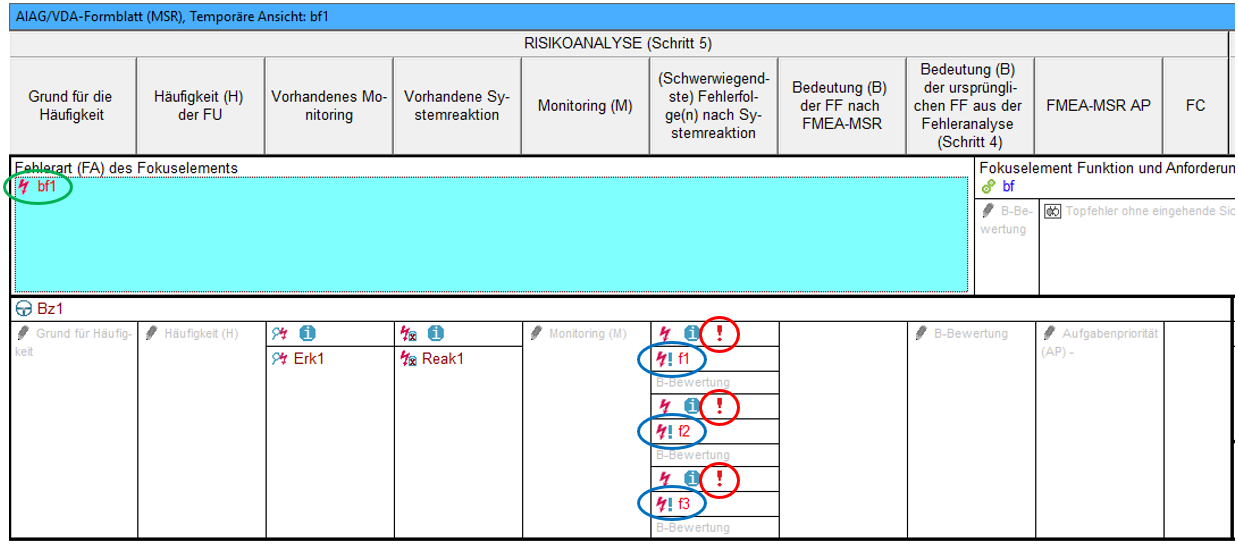

In diesem Fall hat das MSR-Formblatt im Bereich Risikoanalyse (Schritt 5) für den Fokusfehler bf1 das folgende Aussehen:
Es treten also im MSR-Formblatt die drei Fehler f1, f2 und f3 auf. Da auf jede dieser drei Fehlerfolgen zutrifft, was im obigen Hinweis beschrieben wurde, ist jedem dieser Fehler ein Informationssymbol zugeordnet, um auf die entsprechende Tatsache zu verweisen. Gleichzeitig ist, wie oben bereits beschrieben, mittels des Kontextmenüs jeweils die Möglichkeit gegeben, über die Anweisung „Neue temporäre Ansicht öffnen“ die in der aktuellen Darstellung nicht sichtbaren Informationen abzurufen. Angewendet auf die Fehlerfolge f1 erhalten Sie dann dasselbe MSR-Formblatt-Bild, welches oben bereits gezeigt wurde. Die MSR-Formblatt-Sichten für die anderen beiden Fehler f2 und f3 gestalten sich entsprechend.
