Sie befinden sich im MSR-Formblatt und haben über ein Informationssymbol den folgenden oder einen vom Inhalt her ähnlichen Hinweis erhalten:
Die hier verankerte, als abgeschlossen deklarierte Maßnahme im Kundenbetrieb, wurde aus einem Sicherheitsmechanismus abgeleitet.
Per Rechtsklick auf das Informationssymbol erhalten Sie mittels „Webseite öffnen (Information)“ weitergehende Erläuterungen zu diesem Thema.
Der Hinweis macht deutlich, dass die hier verankerte und als abgeschlossen deklarierte Maßnahme im Kundenbetrieb aus einem vormals hier platzierten Sicherheitsmechanismus abgeleitet wurde. Damit ist sie mit diesem Sicherheitsmechanismus verknüpft. Weil diese Maßnahme den Status „abgeschlossen“ besitzt, bedeutet dies, dass der Sicherheitsmechanismus aus FMEA-Sicht ordnungsgemäß in das zu untersuchende, technische System implementiert worden ist.
In den nachfolgenden Abbildungen von Fehlergraph, Struktur-Editor und MSR-Formblatt werden anhand eines einfachen Beispiels die Schritte visualisiert, die gemacht werden müssen, um den im Hinweis gegebenen Zustand bei Vorliegen eines bereits geknüpften Fehlergraphen (oder Fehlernetzes) zu erreichen.

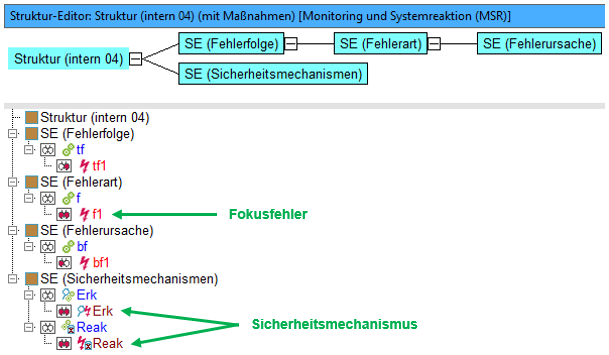

Die im vorangehenden Fehlergraphen gegebenen Zusammenhänge stellen sich im Struktur-Editor wie folgt dar:
Daraus ergibt sich ein MSR-Formblatt mit nachfolgendem Inhalt:

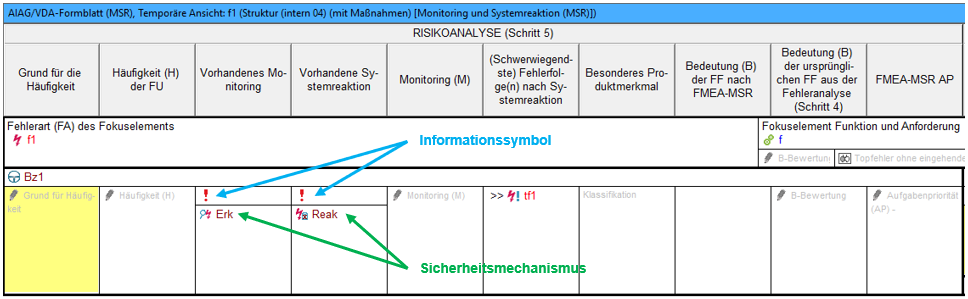

Hinter dem Informationssymbol verbirgt sich die Aussage, dass aus dem hier verankerten Sicherheitsmechanismus noch keine Maßnahme im Kundenbetrieb abgeleitet wurde. Wenden Sie das Kontextmenü (rechte Maustaste) auf den Sicherheitsmechanismus an, können Sie mit Hilfe der Auswahl „Maßnahmen für Kundenbetrieb ableiten“ die noch fehlende Aktion nachholen.

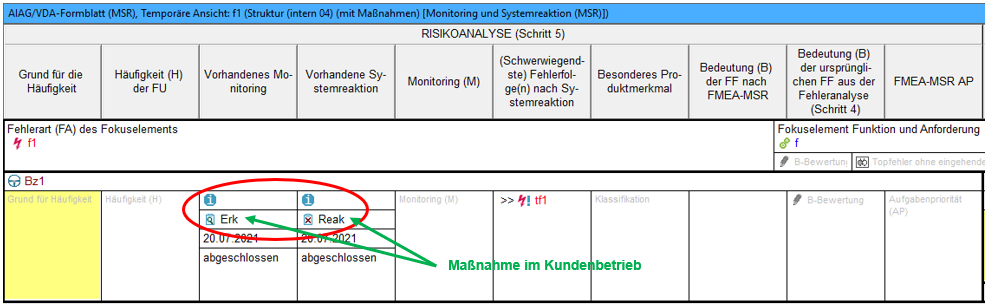

Für unser Beispiel sieht dann nach zweimaligem Ausführen der Maßnahmen-Ableitung das MSR-Formblatt so aus, wie es das nächste Bild zeigt:
Die wesentlichen Änderungen sind im obigen Bild gekennzeichnet. Anstelle der vormals hier im MSR-Formblatt platzierten Sicherheitsmechanismen findet man nun die aus diesen Sicherheitsmechanismen abgeleiteten Maßnahmen im Kundenbetrieb hier im MSR-Formblatt vor. Zusätzlich haben sich die Informationssymbole geändert. Die Aussage, die jetzt hinter dem Informationssymbol steckt, ist identisch mit der am Anfang dieser Ausführungen gezeigten.

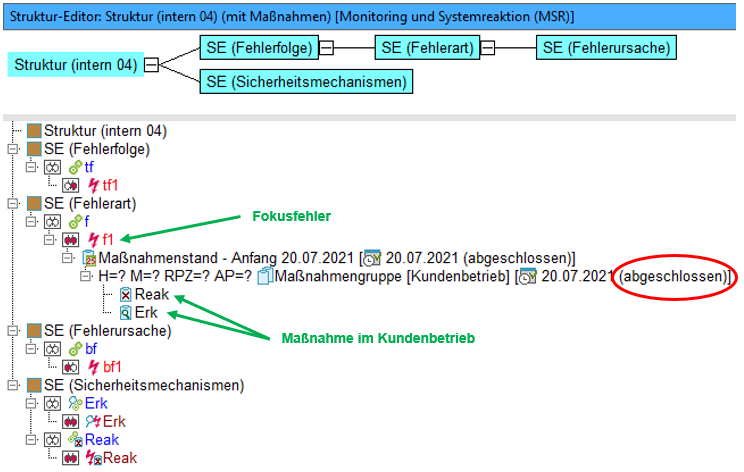

Auch der Struktur-Editor hat ein anderes Aussehen. Die abgeleiteten Maßnahmen im Kundenbetrieb wurden beim Fokuselement f1 verankert, weil die Sicherheitsmechanismen, aus denen die Maßnahmen im Kundenbetrieb hervorgegangen sind, dem Fokuselement zugeordnet sind.
Die abgeleiteten Maßnahmen im Kundenbetrieb erhalten automatisch den Status abgeschlossen. Das können Sie sehen, wenn Sie in den Anzeigeoptionen für den ersten Maßnahmenstand die Wahl treffen, dass dieser Maßnahmenstand einen Termin haben soll.
Ergänzend sei am Ende dieser Ausführungen noch vermerkt, dass die zuvor beschriebenen Schritte bei einer Direkteingabe in die entsprechenden Zellen eines komplett leeren MSR-Formblatts von der IQ-Software automatisch durchlaufen werden, sodass Sicherheitsmechanismen und Maßnahmen im Kundenbetrieb automatisch erstellt (s. Struktur-Editor) und Maßnahmen im Kundenbetrieb entsprechend platziert werden (s. MSR-Formblatt).
