Mit Sicherheitsmechanismen verknüpfte Maßnahmen in unterschiedlichen Maßnahmenständen

Hilfe & Support

Sie befinden sich im MSR-Formblatt und haben über ein Informationssymbol den folgenden oder vom Inhalt her ähnlichen Hinweis erhalten:

Hinweis:
Die Maßnahme ist mit einem Sicherheitsmechanismus verknüpft. Es gibt noch weitere, mit Sicherheitsmechanismen verknüpfte Maßnahmen, die allerdings in unterschiedlichen Maßnahmenständen enthalten sind, obwohl sich die zugehörigen Sicherheitsmechanismen im selben Fehlerpfad befinden.

Per Rechtsklick auf das Informationssymbol erhalten Sie mittels „Webseite öffnen (Information)“ weitergehende Erläuterungen zu diesem Thema.

Der Hinweis macht deutlich, dass die hier verankerte Maßnahme im Kundenbetrieb aus einem vormals hier platzierten Sicherheitsmechanismus abgeleitet wurde und deshalb mit diesem verknüpft ist. Darüber hinaus gibt der Hinweis bekannt, dass es weitere Maßnahmen im Kundenbetrieb gibt, die mit Sicherheitsmechanismen verknüpft sind. Das Besondere an diesen Maßnahmen ist, dass sich die Sicherheitsmechanismen dieser Maßnahmen in einem selben Fehlerpfad, die Maßnahmen selbst aber nicht in einem selben Maßnahmenstand befinden.

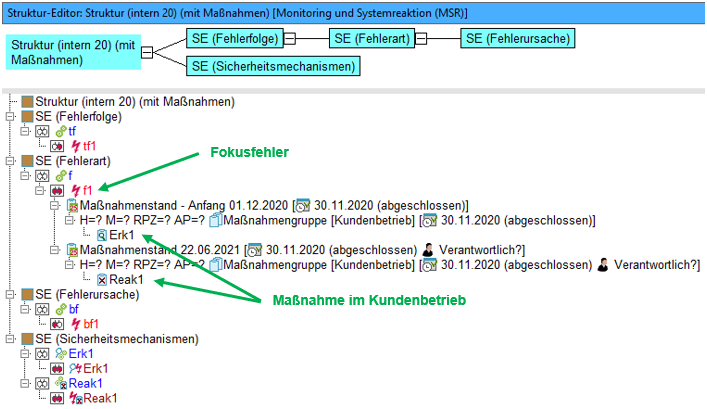

Mit Hilfe der nachfolgenden Bilder von Struktur-Editor und Graph-Editor lässt sich anhand zweier Sicherheitsmechanismen (Erk1 sowie Reak1) und daraus abgeleiteter, gleichlautender Maßnahmen im Kundenbetrieb beispielhaft zeigen, wie sich die Zusammenhänge darstellen:

Erk1 und Reak1 sind also in unterschiedlichen Maßnahmenständen untergebracht, während die zugehörigen Sicherheitsmechanismen sich dagegen im selben Sicherheits-Pfad befinden, der den Fokusfehler f1 abdeckt.

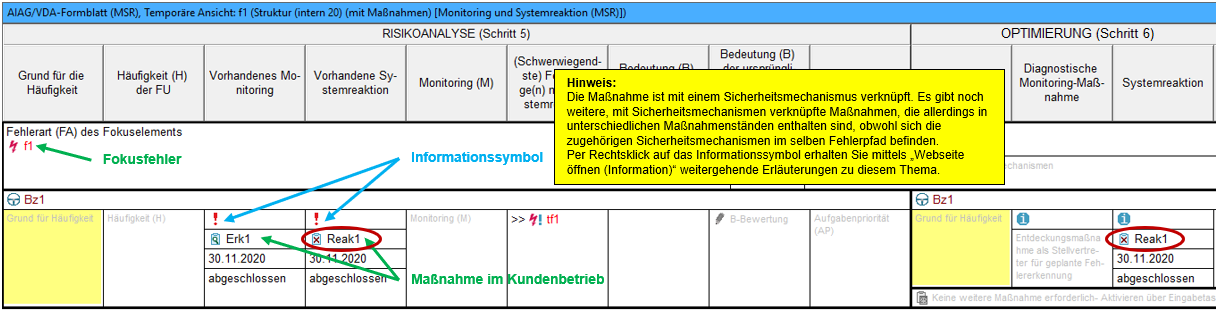

Das zugehörige, nachfolgend abgebildete MSR-Formblatt, in welchem Sie sich gerade befinden, weist Sie deshalb auf diesen Zustand mittels Informationssymbolen hin.

An dieser Stelle sei kurz erklärt, dass das zusätzliche Auftreten von Reak1 bei Schritt 6 (OPTIMIERUNG) im MSR-Formblatt darin begründet liegt, dass diese Maßnahme in einem Nachfolge-Maßnahmenstand verankert ist (s. Struktur-Editor) und sich in einer Maßnahmengruppe vom Typ „Kundenbetrieb“ befindet.

Hinweis: Die IQ-Software wird permanent verbessert und an geänderte Anforderungen angepasst. Deshalb kann es vorkommen, dass die hier gezeigten Abbildungen inzwischen vom aktuellen Erscheinungsbild der Software abweichen. Die inhaltliche Aussage der hier gemachten Veröffentlichung bleibt davon unberührt.
