This page still needs to be translated. Apologies for any inconvenience.
Sie befinden sich im MSR-Formblatt und haben über ein Informationssymbol den folgenden oder einen vom Inhalt her ähnlichen Hinweis erhalten:
Note:
The safety machanism is linked to more than one failure cause directly. You can view these failure causes by right-clicking on „Open new temporary view“. By this the failure causes become focus failures in the MSR form themselves. The selection „Open web page (note)“ leads to further explanations on this topic.
Der note macht deutlich, dass hier ein in den Fehlergraphen (Fehlernetz) eingebundener Sicherheitsmechanismus vom Typ error detection (Er Det) and/or error response (Er Resp) vorhanden ist, der mit mehr als einer Fehlerursache unmittelbar verknüpft ist. Directly bedeutet hierbei, dass zwischen dem Sicherheitsmechanismus und der Fehlerursache keine weitere Fehlfunktion positioniert sein darf.

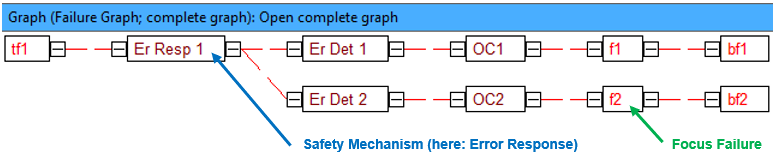

Prinzipiell ist ein solcher Sicherheitsmechanismus – hier am Beispiel der error response Er Resp 1 gezeigt – wie folgt in den Fehlergraphen integriert:

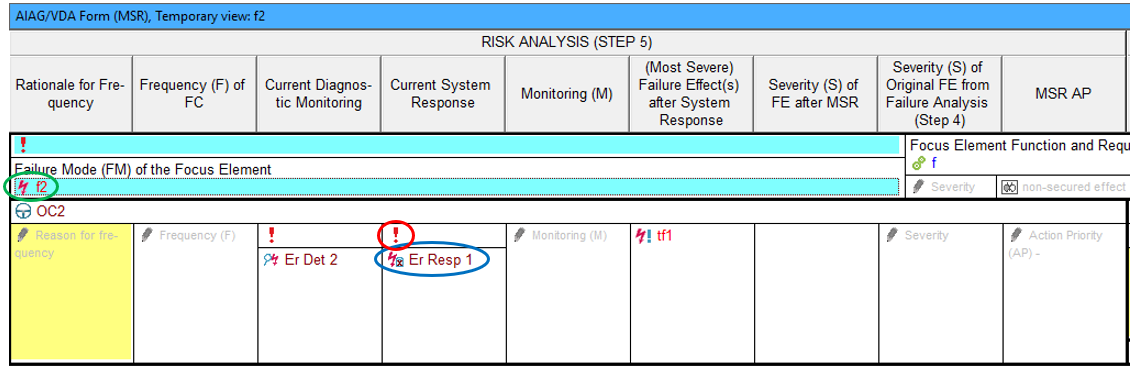

Das zugehörige MSR-Formblatt sieht im Bereich Risk Analysis (Step 5) für den ausgewählten Fokusfehler f2 prinzipiell wie folgt aus:
Die dem Fokusfehler f2 unmittelbar folgenden Mechatronik-Elemente Bz2, Erk2 und Reak1 sind an den zugehörigen Positionen im MSR-Formblatt aufgeführt. Die Tatsache, dass Reak1 mit mehr als einer Fehlerursache unmittelbar verknüpft ist, wird im MSR-Formblatt an dieser Stelle durch ein Hinweissymbol kenntlich gemacht; führt man nämlich den Mauszeiger auf das Hinweissymbol, so erscheint der o.a. Hinweis.

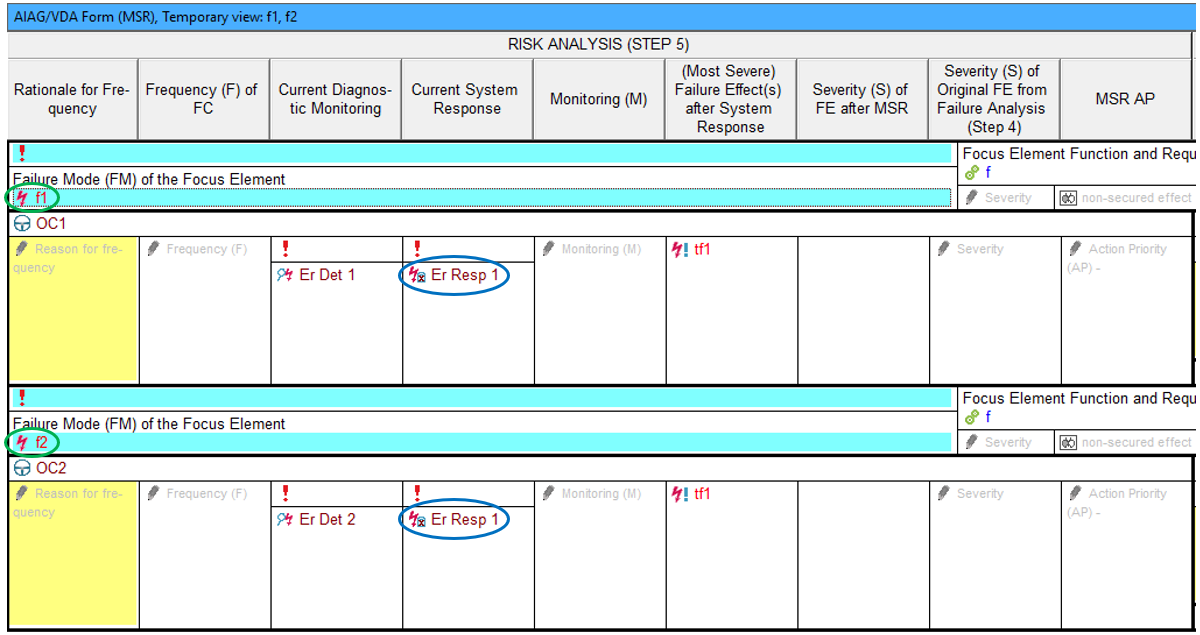

Aus der aktuellen MSR-Formblatt-Sicht lässt sich nicht entnehmen, welche Fehlerursachen alle mit dem hier betroffenen Mechatronik-Element Er Resp 1 unmittelbar verknüpft sind. Deshalb stellt die IQ-Software für Sie mit Hilfe des bei Erscheinen des Hinweistextes aufrufbaren Kontextmenüs (Rechtsklick) und dem Befehl „Open new temporary view“ die in der aktuellen Darstellung nicht sichtbaren Informationen bereit. Für das hier verwendete Beispiel hat das MSR-Formblatt im Bereich Risk Analysis (Step 5) dann das folgende Aussehen, wobei alle unmittelbar mit Er Resp 1 verknüpften Fehlerursachen zu Fokuselementen werden:
ERGÄNZUNG:

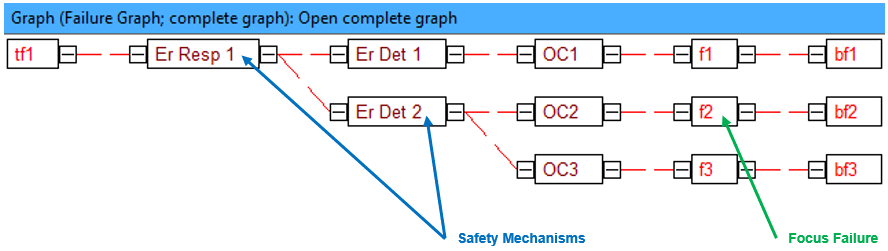

In der Praxis kann es vorkommen, dass beide dem Fokusfehler f2 unmittelbar folgenden Sicherheitsmechanismen (Fehlererkennung, Fehlerreaktion) jeweils mit mehr als einer Fehlerursache verknüpft sind. Das könnte sich dann z.B. wie folgt im Fehlergraphen darstellen:

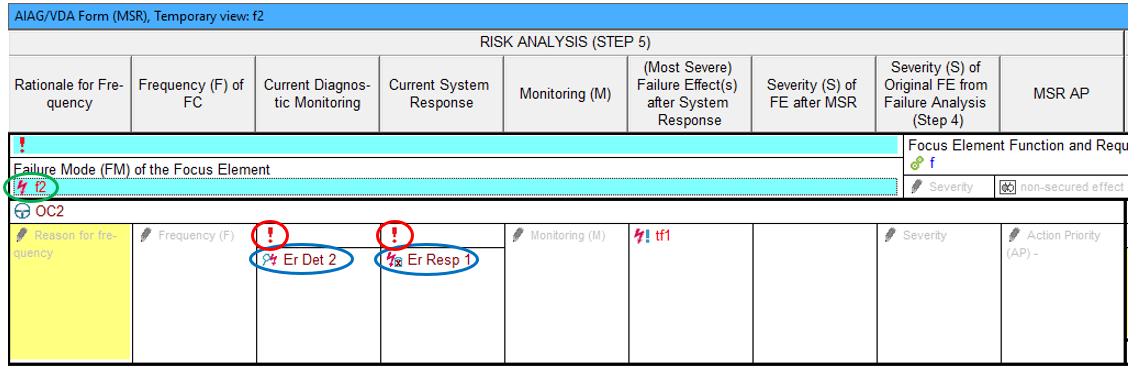

Das zugehörige MSR-Formblatt sieht dann im Bereich Risikoanalyse (Schritt 5) für den ausgewählten Fokusfehler f2 prinzipiell so aus:

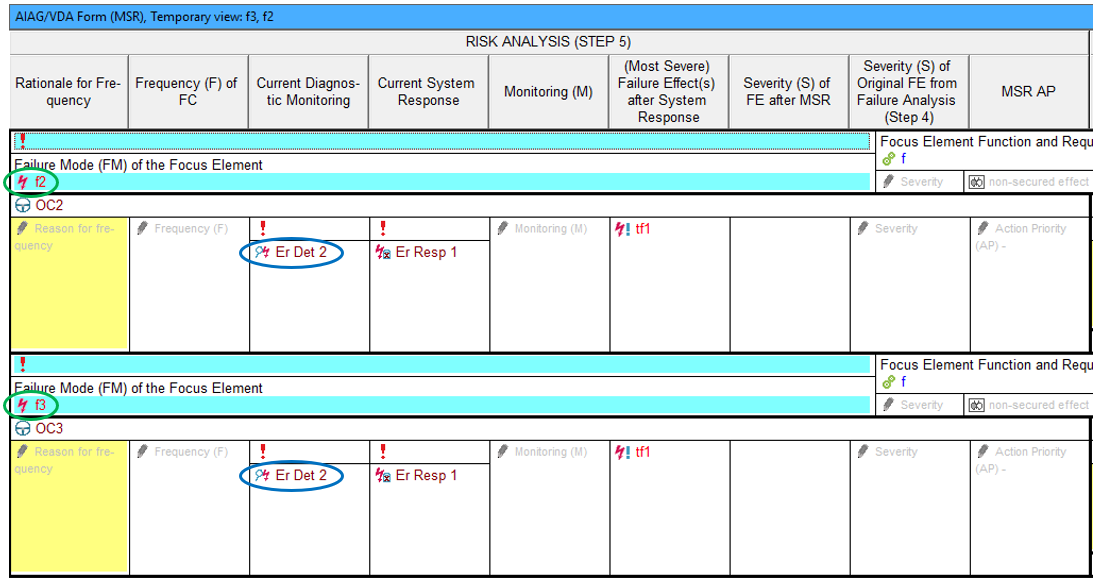

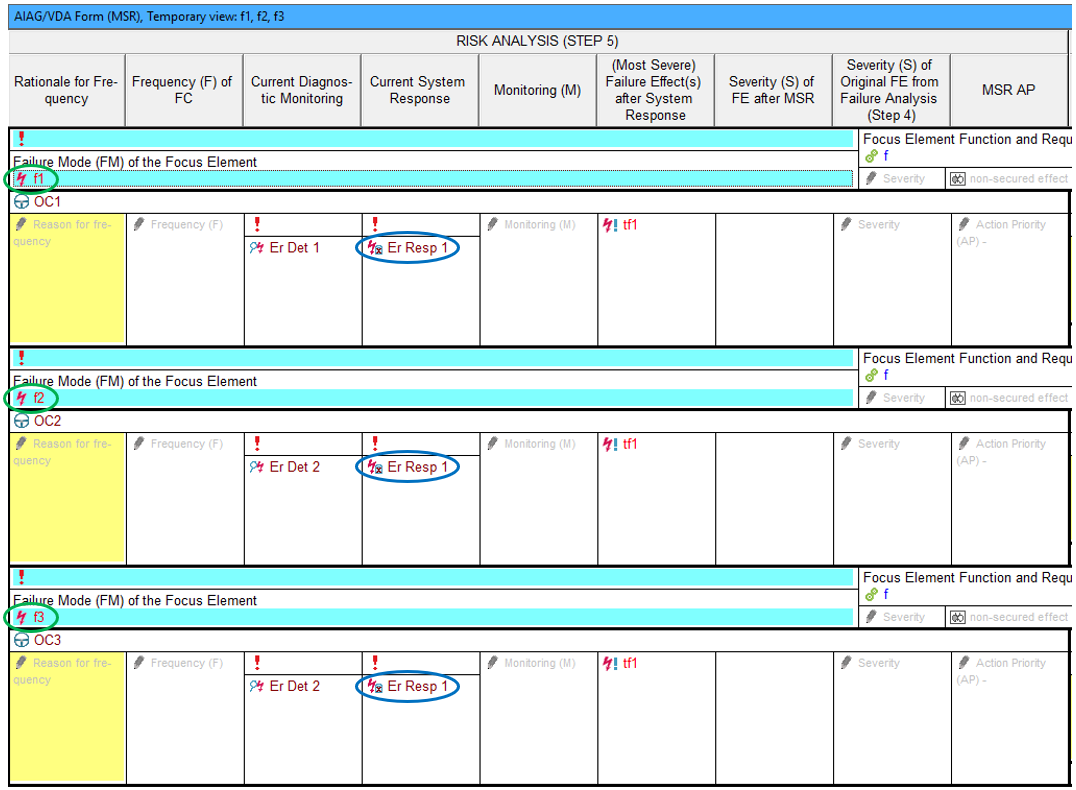

Nun ist bei beiden Sicherheitsmechanismen ein Hinweissymbol vorhanden. Bei Nutzung der Kontextmenüs in oben bereits beschriebener Weise erhält man dann die folgenden MSR-Formblatt-Ausschnitte für den Bereich Risikoanalyse (Schritt 5):
